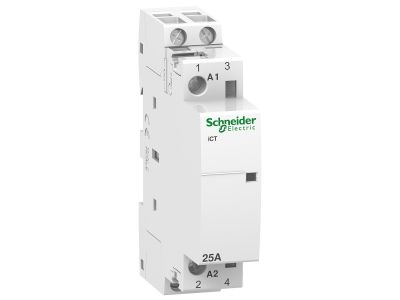

Stycznik modułowy iCT60-25-20-127 25A 2NO 60Hz 127 VAC | A9C20432 Schneider Electric

Opis i Kluczowe Cechy

Stycznik modułowy iCT60-25-20-127 (symbol A9C20432) to urządzenie 2NO o prądzie znamionowym 25 A i napięciu sterowania 127 VAC (60 Hz). Dzięki optycznemu wskaźnikowi stanu styków umożliwia szybką wizualną ocenę pracy bez otwierania obudowy, co skraca czas diagnostyki. Montowany na szynie DIN, przeznaczony do zdalnego załączania i wyłączania obwodów odbiorczych.

• Prąd znamionowy 25 A: zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu – np. przy sterowaniu silnikami wentylatorów czy urządzeniami HVAC – bez ryzyka przegrzania styków.
• Optyczny wskaźnik stanu styków: umożliwia szybkie sprawdzenie, czy styk jest zwarty, bez konieczności demontażu osłon – skraca czas obsługi i zwiększa bezpieczeństwo kontroli.
• Możliwość rozbudowy o styki pomocnicze: pozwala na integrację z dodatkowymi modułami sygnalizacji lub sterowania w systemie Acti 9 – elastyczne dopasowanie do wymagań instalacji.
• Wytrzymałość elektryczna do 100 000 cykli (AC-7A/AC-1) / 30 000 cykli (AC-7C, AC-7B, AC-3, AC-5A, AC-5B): gwarantuje długą żywotność w różnych kategoriach użytkowych – od obciążeń rezystancyjnych po silnikowe.
• Stopień ochrony IP20 (w stanie niezabudowanym) i IP40 (w obudowie): chroni przed przedostawaniem się ciał stałych o średnicy ≥12,5 mm w warunkach rozdzielnicy, a w obudowie dodatkowo przed cząstkami ≥1 mm – odpowiedni do typowych wnętrz w instalacjach przemysłowych i budynkowych.

Zgodność z Normami

Produkt jest zgodny z normą IEC/EN 61095, co potwierdza jego przeznaczenie do sterowania w obwodach małej mocy oraz zgodność z wymaganiami europejskimi w zakresie bezpieczeństwa i kompatybilności. Posiada certyfikację CE.

Zastosowanie

Stycznik iCT60-25-20-127 jest dedykowany do zdalnego przełączania odbiorników w systemach automatyki budynkowej oraz instalacjach przemysłowych. Dzięki parametrom 25 A i 2NO sprawdza się w następujących scenariuszach:

• Zdalne sterowanie małymi silnikami jednofazowymi (np. wentylatory, miksery, pompy) w obwodach o prądzie do 25 A.
• Aplikacje HVAC – załączanie i wyłączanie nagrzewnic, klimatyzatorów, central wentylacyjnych.
• Impulsowe sterowanie stycznikami głównymi lub przekaźnikami w szafach sterowniczych – jako element wykonawczy w układach automatyki.
• Systemy ogrzewania i wentylacji kompatybilne z urządzeniami pomocniczymi Acti 9 – łatwa rozbudowa o styki pomocnicze i moduły sygnalizacji.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez personel posiadający uprawnienia SEP, po uprzednim odłączeniu napięcia. Urządzenie mocuje się na szynie TH35 (DIN) bez użycia narzędzi. Przekrój przewodów należy dobrać do prądu znamionowego 25 A zgodnie z obowiązującymi normami. Momenty dokręcania zacisków należy stosować zgodnie z dokumentacją producenta. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie zasilania i sterowania.

FAQ

• Czy stycznik posiada podświetlenie lub wskaźnik LED? Nie, w danych produktu nie podano podświetlenia LED. Stycznik wyposażony jest w optyczny wskaźnik stanu styków (mechaniczny), który informuje o położeniu styków bez dostarczania napięcia.
• Jaki jest stopień ochrony stycznika? W stanie niezabudowanym (na szynie DIN) stopień ochrony wynosi IP20. Po zamontowaniu w obudowie (np. rozdzielnicy) producent deklaruje IP40. Oznacza to odpowiednio ochronę przed ciałami stałymi ≥12,5 mm i ≥1 mm – brak ochrony przed wilgocią.
• W jakim trybie pracy działają styki? Stycznik wyposażony jest w dwa zwierne styki główne (2NO). Przeznaczony do pracy w kategoriach użytkowych AC-1, AC-7A, AC-7B, AC-7C, AC-3, AC-5A, AC-5B przy maksymalnej liczbie 100 operacji łączeniowych na dobę.
