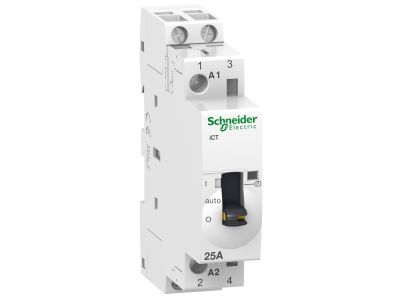

Stycznik modułowy ICT50R 25A 220VAC 2NO, Acti 9 | A9C21532 Schneider Electric

Opis i Kluczowe Cechy

Stycznik modułowy ICT50R (symbol A9C21532) z gamy Acti 9 firmy Schneider Electric to kompaktowe urządzenie 2P z dwoma stykami zwiernymi (2NO), przeznaczone do sterowania odbiornikami w sieciach prądu przemiennego o napięciu 220 VAC. Dzięki znamionowemu prądowi łączeniowemu 25 A w kategorii AC-7A oraz 8,5 A w AC-7B zapewnia bezpieczną i niezawodną pracę zarówno z obciążeniami rezystancyjnymi, jak i indukcyjnymi. Urządzenie oferuje elastyczność sterowania – zdalne załączanie poprzez cewkę oraz możliwość ręcznego przełączania.

• Prąd znamionowy 25 A (AC-7A) / 8,5 A (AC-7B): Umożliwia bezpieczne łączenie obwodów o znacznym obciążeniu – od grzałek po silniki – bez ryzyka przegrzania styków.
• Dwa styki zwierne (2NO): Zapewniają prostą konfigurację do załączania odbiorników w standardowych aplikacjach sterowania.
• Sterowanie zdalne i ręczne: Pozwala na integrację z systemami automatyki (PLC, przekaźniki) oraz lokalne uruchamianie w celach serwisowych lub testowych.
• Przystosowany do sieci 50/60 Hz: Pracuje stabilnie w typowych instalacjach przemysłowych i budynkowych.
• Kompaktowa konstrukcja modułowa: Montaż na szynie TH35 (DIN) oszczędza miejsce w rozdzielnicy.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Zaprojektowany zgodnie z rygorystycznymi standardami jakości i bezpieczeństwa obowiązującymi w branży elektroinstalacyjnej.

Zastosowanie

Stycznik ICT50R znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i powtarzalne załączanie odbiorników prądu przemiennego – zarówno w automatyce przemysłowej, jak i w instalacjach budynkowych.

• Sterowanie silnikami jednofazowymi (kategoria AC-7B) – np. wentylatory, pompy.
• Załączanie i wyłączanie obwodów grzewczych (ogrzewanie elektryczne, promienniki).
• Sterowanie oświetleniem w systemach inteligentnego budynku (automatyka, czujki zmierzchowe).
• Praca jako element wykonawczy w układach PLC, stycznikowych lub przekaźnikowych.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Urządzenie należy instalować na szynie montażowej TH35 (DIN) w rozdzielnicy z zachowaniem odstępów dla wentylacji. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów dobieraj zgodnie z obciążalnością prądową i wymogami instalacji – dla prądu 25 A zalecany minimalny przekrój 4 mm². Momenty dokręcania śrub zaciskowych stosuj według dokumentacji producenta.

FAQ

• Czy stycznik ma podświetlenie? Nie – w danych katalogowych nie przewidziano podświetlenia styku ani przycisku. Stan załączenia można kontrolować wizualnie po położeniu dźwigni ręcznej lub dodatkowym wskaźniku zewnętrznym.
• Jaki jest stopień ochrony obudowy? Producent nie podał konkretnej wartości IP – standardowo aparatura modułowa instalowana w rozdzielnicy posiada ochronę IP20 (ochrona przed ciałami stałymi >12,5 mm i brak ochrony przed wodą). Montaż w szczelnej rozdzielnicy podnosi efektywną odporność.
• Jakie są stany łączeniowe styków? Styki są zwierne (NO – normalnie otwarte), czyli w stanie spoczynku (brak napięcia na cewce) obwód jest rozwarty. Zwarciem następuje po przyłożeniu napięcia sterującego 220 VAC lub ręcznym przełączeniu dźwigni.
