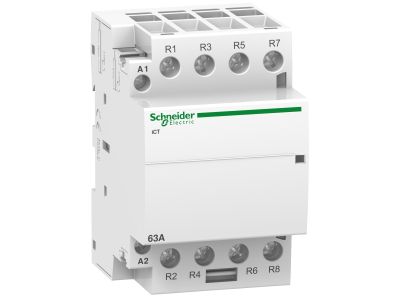

Stycznik modułowy ICT50 63A 24V 50Hz 4NC, Acti 9 | A9C20167 Schneider Electric

Opis i Kluczowe Cechy

Stycznik modułowy ICT50 o symbolu A9C20167 z rodziny Acti 9 to zaawansowane urządzenie przeznaczone do zdalnego sterowania obciążeniami. Dzięki prądowi znamionowemu 63A umożliwia bezpieczne przełączanie obwodów o znacznym obciążeniu, a cztery styki normalnie zamknięte (4NC) zapewniają niezawodne odłączanie w stanie spoczynku. Napięcie cewki 24 V AC pozwala na sterowanie niskonapięciowe, co zwiększa bezpieczeństwo obsługi. Wytrzymałość elektryczna do 100 000 cykli gwarantuje długą żywotność w zastosowaniach przemysłowych.

• Prąd znamionowy 63 A: Pozwala na bezpieczne przełączanie dużych odbiorników, takich jak silniki, grzejniki czy układy oświetleniowe, bez ryzyka przegrzania styków.
• Cztery styki normalnie zamknięte (4NC): W stanie bez napięcia styki są zwarte, co jest kluczowe w aplikacjach awaryjnych i systemach bezpieczeństwa wymagających odłączenia obwodu przy braku zasilania.
• Napięcie cewki 24 V AC 50 Hz: Sterowanie niskim napięciem zwiększa bezpieczeństwo operatora i ułatwia integrację z systemami automatyki budynkowej oraz PLC.
• Wytrzymałość elektryczna do 100 000 cykli (AC-1/AC-7A) i 30 000 cykli (AC-7C/AC-3): Zapewnia długą, niezawodną pracę w typowych obciążeniach rezystancyjnych i silnikowych, minimalizując koszty serwisu.
• Optyczny wskaźnik stanu styków wyjściowych: Umożliwia szybką wizualną kontrolę załączenia styków bez konieczności demontażu, co przyspiesza diagnostykę i konserwację.

Zgodność z Normami

Produkt jest zgodny z normą IEC/EN 61095 dotyczącą styczników do zastosowań domowych i podobnych. Posiada oznakowanie CE, potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej.

Zastosowanie

Stycznik modułowy ICT50 znajduje zastosowanie w instalacjach przemysłowych i komercyjnych do zdalnego przełączania obciążeń. Dzięki kompaktowej budowie i zgodności z normami idealnie sprawdza się w rozdzielnicach oraz szafach sterowniczych.

• Zdalne sterowanie obwodami oświetleniowymi o dużym prądzie, np. w halach produkcyjnych i magazynach.
• Przełączanie małych silników (wentylatory, miksery) w systemach HVAC oraz urządzeniach gastronomicznych.
• Sterowanie układami grzewczymi i wentylacyjnymi w budynkach komercyjnych.
• Rozbudowa systemów automatyki budynkowej poprzez współpracę z pomocniczymi urządzeniami sterującymi Acti 9.

Wskazówki Montażowe

Montaż stycznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów należy dobrać do prądu znamionowego 63 A oraz warunków środowiskowych. Moment dokręcania zacisków stosuj zgodnie z dokumentacją producenta. Po zamontowaniu sprawdź poprawność działania optycznego wskaźnika stanu styków.

FAQ

• Czy stycznik posiada podświetlenie lub wskaźnik LED? Stycznik wyposażony jest w optyczny wskaźnik stanu styków wyjściowych, który sygnalizuje załączenie styków – nie jest to podświetlenie cewki, lecz mechaniczny wskaźnik pozycji.
• Jaki jest stopień ochrony stycznika? Stopień ochrony wynosi IP20 (ochrona przed dostępem do części niebezpiecznych i ciałami stałymi >12 mm), a w przypadku zabudowy w obudowie rozdzielnicy osiąga IP40.
• Jaki jest tryb pracy styków – czy są normalnie otwarte czy zamknięte? Stycznik posiada cztery styki normalnie zamknięte (4NC) – bez napięcia na cewce styki są zwarte, załączenie cewki powoduje ich rozłączenie.
