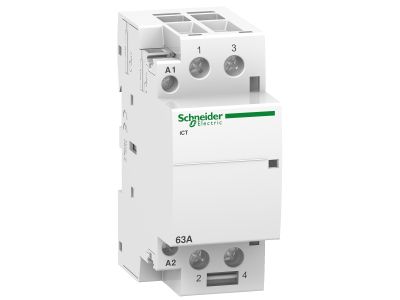

Stycznik modułowy ICT50 63A 24V 50Hz 2NO, Acti 9 | A9C20162 Schneider Electric

Opis i Kluczowe Cechy

Stycznik modułowy ICT50 z serii Acti 9 (symbol A9C20162) to niezawodne urządzenie łączeniowe o prądzie znamionowym 63 A i cewce przystosowanej do napięcia 24 V AC 50 Hz. Dzięki dwóm zestykom normalnie otwartym (2NO) umożliwia bezpieczne załączanie obwodów o znacznym obciążeniu, co przekłada się na stabilną pracę nawet w wymagających instalacjach przemysłowych i budynkowych. Kompaktowa obudowa montowana na szynę TH35 ułatwia szybką zabudowę w rozdzielnicach.

• Prąd znamionowy 63 A: wysoka obciążalność pozwala na bezpieczne sterowanie silnikami, grzałkami, pompami i wentylatorami bez ryzyka przegrzania styków.
• Dwa zestyki NO (2NO): elastyczność w załączaniu dwóch niezależnych obwodów lub jednego odbiornika dużego prądu – idealne do aplikacji wymagających redundancji.
• Cewka 24 V AC 50 Hz: niskie napięcie sterowania zwiększa bezpieczeństwo obsługi i ułatwia integrację z systemami automatyki budynkowej (np. PLC, przekaźniki).
• Seria Acti 9: sprawdzona jakość i zgodność z wymaganiami europejskich norm – gwarancja trwałości i niezawodności w codziennej eksploatacji.
• Montaż na szynie DIN TH35: szybki i pewny sposób instalacji w standardowych rozdzielnicach modułowych, oszczędność miejsca i czasu.

Zgodność z Normami

Stycznik spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Produkt został zaprojektowany w standardzie DIN, co zapewnia kompatybilność z typową aparaturą modułową. Szczegółowe normy dla danego zastosowania należy sprawdzić w dokumentacji technicznej producenta.

Zastosowanie

Stycznik modułowy ICT50 znajduje szerokie zastosowanie w instalacjach, gdzie wymagane jest niezawodne załączanie odbiorników o znacznym poborze prądu. Sprawdza się zarówno w automatyce budynkowej, jak i w prostych układach sterowania.

• Załączanie silników elektrycznych w wentylatorach, pompach i napędach bram.
• Sterowanie odbiornikami rezystancyjnymi: grzałkami, piecami, bojlerami.
• W systemach alarmowych i przeciwpożarowych – załączanie syren oraz pomp gaśniczych.
• Jako element automatyki budynkowej – przełączanie oświetlenia, klimatyzacji czy rolet w układach zewnętrznych (np. z PLC lub przekaźnikami).

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Urządzenie montuje się na szynie DIN TH35 w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową 63 A i wymaganiami norm. Moment dokręcania zacisków oraz długość odizolowania przewodów – według zaleceń producenta zawartych w karcie katalogowej. Nie przekraczać dopuszczalnych parametrów pracy.

FAQ

• Czy stycznik ma podświetlenie lub wskaźnik stanu? Stycznik ICT50 w standardzie nie posiada wbudowanego podświetlenia ani diody sygnalizacyjnej. Stan załączenia można monitorować za pomocą zewnętrznej sygnalizacji optycznej podłączonej do zestyków pomocniczych.
• Jaki jest stopień ochrony stycznika? Dane wejściowe nie zawierają informacji o stopniu ochrony. W typowych warunkach zabudowy w rozdzielnicy wewnętrznej przyjmuje się IP20. W przypadku montażu w strefach wilgotnych lub zakurzonych należy zastosować dodatkowe osłony.
• Do jakiego napięcia sterowania jest przystosowana cewka? Cewka stycznika przeznaczona jest do napięcia 24 V AC o częstotliwości 50 Hz. Nie należy podłączać innego napięcia, gdyż grozi to uszkodzeniem uzwojenia. W sieciach 60 Hz cewka może nie działać poprawnie.
