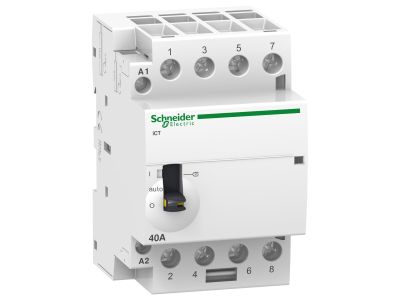

Stycznik modułowy ICT50 40A 4NO 220-240V 50Hz MO, Acti 9 | A9C21844 Schneider Electric

Opis i Kluczowe Cechy

Stycznik modułowy ICT50 z serii Acti9 od renomowanego producenta Schneider Electric to zaawansowane urządzenie elektro-techniczne zaprojektowane do precyzyjnego sterowania obwodami mocy. Wyposażony w cztery styki zwierne (4NO), pozwala na jednoczesne zarządzanie czterema niezależnymi torami prądowymi. Prąd znamionowy łączeniowy wynosi 40 A, co sprawia, że urządzenie idealnie nadaje się do obsługi odbiorników o znacznej mocy w instalacjach budownictwa komercyjnego oraz przemysłowego. Napięcie sterujące cewki mieści się w zakresie 220-240 V AC przy częstotliwości 50 Hz, co gwarantuje pełną kompatybilność ze standardowymi sieciami energetycznymi. Konstrukcja modułowa o szerokości dostosowanej do systemów szynowych pozwala na optymalne wykorzystanie miejsca w rozdzielnicy.

• Wysoka obciążalność: Prąd znamionowy 40 A umożliwia bezpieczną pracę z wymagającymi odbiornikami energii.
• Konfiguracja styków: Układ 4NO (cztery styki normalnie otwarte) zapewnia wszechstronność w projektowaniu układów automatyki.
• Trwałość mechaniczna: Seria Acti9 charakteryzuje się wysoką odpornością na częste cykle łączeniowe, co wydłuża żywotność całej instalacji.
• Wskaźnik stanu: Wyraźna sygnalizacja na przednim panelu ułatwia diagnostykę i serwisowanie układu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego najwyższą jakość i bezpieczeństwo użytkowania. Stycznik ICT50 spełnia wymagania normy IEC/EN 61095, która określa parametry dla styczników elektromechanicznych do zastosowań domowych i podobnych. Posiada również certyfikację CE, co jest gwarancją dopuszczenia do obrotu na rynku europejskim oraz spełnienia dyrektyw niskonapięciowych. Stopień ochrony obudowy zapewnia bezpieczną eksploatację wewnątrz rozdzielnic, chroniąc przed przypadkowym dotykiem części pod napięciem.

Zastosowanie

Stycznik modułowy ICT50 znajduje szerokie zastosowanie w nowoczesnych systemach elektroenergetycznych. Jest niezastąpiony przy załączaniu silników elektrycznych o średniej mocy, gdzie wymagana jest wysoka niezawodność łączeń. Doskonale sprawdza się w sterowaniu systemami ogrzewania, takimi jak grzałki elektryczne w zasobnikach CWU czy piece akumulacyjne. W sektorze HVAC urządzenie to jest wykorzystywane do zarządzania pracą pomp obiegowych oraz wentylatorów w dużych obiektach kubaturowych. Dodatkowo, stycznik ten jest często stosowany w instalacjach alarmowych i przeciwpożarowych do aktywacji syren alarmowych oraz systemów oddymiania i gaśniczych, gdzie pewność zadziałania jest priorytetem.

Wskazówki Montażowe

Montaż stycznika ICT50 powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie DIN (TH35). Przed przystąpieniem do prac należy upewnić się, że napięcie zasilania zostało odłączone. Przewody zasilające oraz sterujące powinny być odizolowane na odpowiedniej długości, aby zapewnić pełny styk w zaciskach windowych. Należy zwrócić szczególną uwagę na moment dokręcania śrub zaciskowych, aby uniknąć przegrzewania się styków w wyniku zbyt luźnego połączenia. W przypadku montażu kilku styczników obok siebie w pełnym obciążeniu, zaleca się stosowanie odstępników wentylacyjnych w celu zapewnienia optymalnego odprowadzania ciepła z wnętrza rozdzielnicy.

FAQ

• Czy stycznik ICT50 posiada możliwość sterowania ręcznego? Model ten jest standardowym stycznikiem elektromagnetycznym sterowanym napięciem podawanym na cewkę.
• Jakie jest napięcie znamionowe izolacji dla tego modelu? Urządzenia z serii Acti9 są projektowane z myślą o wysokim poziomie izolacji, co zapewnia bezpieczeństwo nawet w trudnych warunkach przepięciowych.
• Czy mogę podłączyć pod ten stycznik oświetlenie LED? Tak, jednak należy uwzględnić prądy rozruchowe zasilaczy LED i upewnić się, że nie przekraczają one parametrów dopuszczalnych dla styków 40A.
