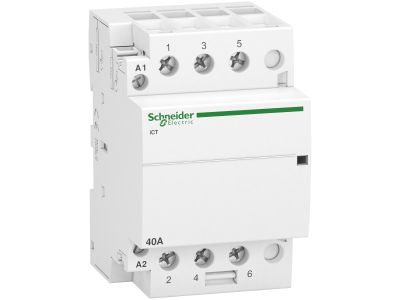

Stycznik modułowy ICT50 40A 220-240V 3NO, Acti 9 | A9C20843 Schneider Electric

Opis i Kluczowe Cechy

Stycznik modułowy ICT50 z serii Acti 9 od renomowanego producenta Schneider Electric to zaawansowane urządzenie elektroinstalacyjne zaprojektowane z myślą o precyzyjnym i zdalnym sterowaniu obwodami elektrycznymi. Urządzenie charakteryzuje się prądem znamionowym łączeniowym wynoszącym 40 A, co pozwala na bezpieczną obsługę znacznych obciążeń w instalacjach budynkowych i przemysłowych. Wyposażony w trzy styki zwierne (3NO), stycznik ten umożliwia jednoczesne załączanie trzech niezależnych torów prądowych przy napięciu sterującym cewki w zakresie 220-240 V AC.

• Wysoka trwałość mechaniczna i elektryczna: Konstrukcja serii Acti 9 gwarantuje tysiące cykli łączeniowych, co przekłada się na długowieczność systemu.
• Kompaktowa budowa modułowa: Szerokość urządzenia jest zoptymalizowana pod kątem montażu w standardowych rozdzielnicach, oszczędzając cenne miejsce na szynie DIN.
• Cicha praca: Zastosowane materiały i technologia tłumienia drgań sprawiają, że stycznik pracuje wyjątkowo cicho, co jest kluczowe w budynkach mieszkalnych i biurowych.
• Wskaźnik stanu styków: Wyraźna sygnalizacja na przednim panelu pozwala na szybką diagnostykę pracy urządzenia bez konieczności użycia przyrządów pomiarowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia najwyższy poziom bezpieczeństwa i kompatybilności. Stycznik ICT50 spełnia wymagania normy IEC/EN 61095, która definiuje parametry dla styczników elektromechanicznych do zastosowań domowych i podobnych. Posiada również certyfikację CE oraz spełnia dyrektywy RoHS, co potwierdza brak substancji szkodliwych w procesie produkcji oraz dbałość o środowisko naturalne.

Zastosowanie

Stycznik ICT50 40A znajduje szerokie zastosowanie w nowoczesnych systemach automatyki budynkowej. Jest idealnym rozwiązaniem do zdalnego zarządzania takimi odbiornikami jak:

• Oświetlenie: Sterowanie rozbudowanymi sekcjami oświetlenia zewnętrznego, hal produkcyjnych czy biur.
• Ogrzewanie i klimatyzacja: Załączanie pieców elektrycznych, mat grzejnych oraz systemów HVAC.
• Zarządzanie energią: Realizacja funkcji zrzutu obciążeń w obwodach niepriorytetowych, co zapobiega przekroczeniu mocy umownej.
• Infrastruktura techniczna: Sterowanie pompami, systemami wentylacji mechanicznej oraz napędami żaluzji i rolet.
• Podgrzewacze wody: Bezpieczne załączanie urządzeń o dużej mocy pobieranej.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowanego elektryka. Urządzenie jest przystosowane do montażu na standardowej szynie symetrycznej DIN 35 mm. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków. Zaleca się stosowanie tulejek zaciskowych na przewodach typu linka. Należy zachować odpowiednie odstępy izolacyjne w przypadku montażu kilku urządzeń obok siebie generujących znaczne ilości ciepła (można zastosować dedykowane odstępniki modułowe). Przed podłączeniem należy upewnić się, że napięcie sterujące cewki (220-240V AC) jest zgodne z parametrami sieci sterującej.

FAQ

1. Czy stycznik ICT50 posiada możliwość sterowania ręcznego?
Model A9C20843 jest stycznikiem standardowym sterowanym napięciem z cewki. Do wymuszenia ręcznego dedykowane są wersje z przełącznikiem na przednim panelu (seria ICT z dźwignią).

2. Jaki jest stopień ochrony tego urządzenia?
Urządzenie posiada stopień ochrony IP20 w obrębie zacisków, co oznacza zabezpieczenie przed dostępem palcem do części pod napięciem. Po zamontowaniu w rozdzielnicy o odpowiednim IP, stopień ochrony całego zestawu wzrasta.

3. Czy można stosować ten stycznik do silników trójfazowych?
Tak, dzięki trzem stykom zwiernym (3NO) i prądowi 40A, stycznik może być wykorzystywany do sterowania silnikami, o ile ich parametry rozruchowe mieszczą się w charakterystyce obciążenia AC-7a/AC-7b określonej dla tego modelu.
