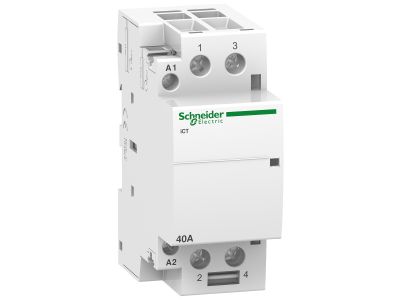

Stycznik modułowy ICT50 40A 220-240V 2NO, Acti 9 | A9C20842 Schneider Electric

Opis i Kluczowe Cechy

Stycznik modułowy iCT z serii Acti9 od renomowanego producenta Schneider Electric to zaawansowane urządzenie elektroinstalacyjne zaprojektowane z myślą o najwyższej niezawodności w systemach automatyki budynkowej. Model o numerze katalogowym A9C20842 charakteryzuje się prądem znamionowym łączeniowym wynoszącym 40 A, co pozwala na bezpieczną obsługę odbiorników o znacznej mocy. Urządzenie wyposażone jest w dwa styki zwierne (2NO), które gwarantują precyzyjne zamykanie obwodów elektrycznych pod wpływem napięcia sterującego podanego na cewkę.

• Napięcie sterujące: Cewka przystosowana do pracy w zakresie 220-240 V AC, co jest standardem w europejskich sieciach niskiego napięcia.
• Trwałość mechaniczna i elektryczna: Konstrukcja serii iCT zapewnia tysiące cykli łączeniowych, co minimalizuje koszty eksploatacji i konieczność częstych przeglądów.
• Modułowa obudowa: Szerokość urządzenia jest zoptymalizowana pod kątem montażu w rozdzielnicach modułowych, co pozwala na efektywne zagospodarowanie miejsca na szynie DIN.
• Wskaźnik stanu: Wyraźna sygnalizacja na przednim panelu pozwala na szybką weryfikację stanu pracy styków bez konieczności użycia przyrządów pomiarowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność do zastosowań profesjonalnych. Stycznik spełnia wymagania normy IEC/EN 61095, która definiuje parametry dla styczników elektromechanicznych do zastosowań domowych i podobnych. Dzięki temu inżynierowie i instalatorzy mają pewność, że urządzenie zapewnia odpowiedni poziom izolacji, wytrzymałości dielektrycznej oraz bezpieczeństwa przeciwpożarowego w trakcie długotrwałej pracy pod obciążeniem.

Zastosowanie

Stycznik iCT50 40A znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych, gdzie wymagane jest zdalne zarządzanie odbiornikami energii. Jest idealnym rozwiązaniem do sterowania systemami oświetlenia wielkopowierzchniowego, obwodami ogrzewania elektrycznego oraz systemami wentylacji mechanicznej i klimatyzacji. W przemyśle i budownictwie komercyjnym często wykorzystuje się go do realizacji funkcji zrzutu obciążeń w obwodach niepriorytetowych, co pozwala na inteligentne zarządzanie zużyciem energii i ochronę przed przeciążeniem przyłącza głównego. Doskonale sprawdza się również przy sterowaniu pracą podgrzewaczy wody oraz napędów żaluzji i rolet.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie DIN (TH35). Przed przystąpieniem do prac należy upewnić się, że napięcie zasilania zostało odłączone. Przewody zasilające i sterujące należy odizolować na odpowiednią długość i wprowadzić do zacisków windowych, dbając o ich poprawne osadzenie. Kluczowe jest zachowanie odpowiedniego momentu dokręcania śrub zaciskowych, co zapobiega przegrzewaniu się styków i zapewnia stabilność połączenia w czasie. W przypadku montażu kilku styczników obok siebie w zamkniętej rozdzielnicy, zaleca się stosowanie odstępników wentylacyjnych w celu zapewnienia optymalnego odprowadzania ciepła z cewek urządzeń.

FAQ

• Czy stycznik iCT50 40A posiada możliwość sterowania ręcznego? Prezentowany model A9C20842 jest sterowany elektrycznie poprzez podanie napięcia na cewkę. Do wymuszenia ręcznego dedykowane są wersje z dźwignią na przednim panelu.
• Czy urządzenie generuje duży hałas podczas pracy? Seria iCT charakteryzuje się wysoką kulturą pracy, jednak w miejscach wymagających absolutnej ciszy (np. sypialnie) zaleca się stosowanie wersji cichobieżnych iCT.
• Jaki jest maksymalny prąd dla styków tego modelu? Maksymalny prąd znamionowy łączeniowy dla tego modelu wynosi 40 A przy obciążeniu rezystancyjnym (AC-7a).
