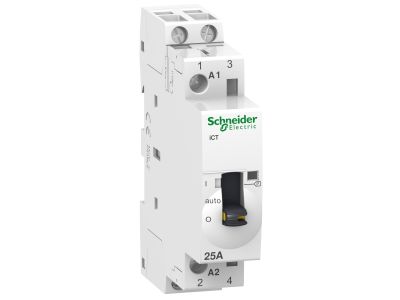

Stycznik modułowy ICT50 25A 24V 50/60Hz 2NO, Acti 9 | A9C21132 Schneider Electric

Opis i Kluczowe Cechy

Stycznik modułowy iCT z serii Acti9 od renomowanego producenta Schneider Electric to zaawansowane urządzenie przeznaczone do zdalnego sterowania obwodami elektrycznymi. Model o numerze katalogowym A9C21132 charakteryzuje się prądem znamionowym łączeniowym wynoszącym 25 A, co pozwala na bezpieczną obsługę odbiorników o znacznej mocy. Urządzenie wyposażone jest w dwa styki zwierne (2NO), które zapewniają pewne i stabilne połączenie w obwodach wykonawczych. Napięcie sterujące cewki wynosi 24 V AC przy częstotliwości 50/60 Hz, co czyni go idealnym rozwiązaniem do systemów automatyki budynkowej, gdzie wykorzystuje się bezpieczne napięcia sterownicze.

• Wysoka trwałość: Konstrukcja mechaniczna i elektryczna gwarantuje długą żywotność nawet przy częstych cyklach łączeniowych.
• Kompaktowa budowa: Szerokość urządzenia wynosi 18 mm (1 moduł), co pozwala na optymalne wykorzystanie miejsca w rozdzielnicy.
• Wskaźnik stanu: Wyraźna sygnalizacja na przednim panelu informuje o aktualnym stanie pracy styków.
• Pełna integracja: Pełna kompatybilność z systemem Acti9 ułatwia montaż i rozbudowę instalacji.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego najwyższą jakość i bezpieczeństwo użytkowania. Stycznik spełnia wymagania normy IEC/EN 61095, która określa parametry dla styczników elektromechanicznych do zastosowań domowych i podobnych. Dzięki temu urządzenie gwarantuje odpowiedni poziom izolacji oraz odporność na przepięcia, co jest kluczowe w profesjonalnych instalacjach elektro-technicznych.

Zastosowanie

Stycznik iCT50 25A 24V znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz komercyjnym. Jest niezastąpiony w systemach zdalnego sterowania takimi odbiornikami jak:

• Oświetlenie: Sterowanie dużymi grupami opraw oświetleniowych w halach, biurach i ogrodach.
• Ogrzewanie i wentylacja: Załączanie pieców elektrycznych, mat grzejnych oraz systemów wentylacji mechanicznej (rekuperacji).
• Zarządzanie energią: Realizacja funkcji zrzutu obciążeń w obwodach niepriorytetowych, co zapobiega przeciążeniu przyłącza głównego.
• Automatyka domowa: Sterowanie napędami żaluzji oraz podgrzewaczami wody użytkowej.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie DIN (TH35). Przed przystąpieniem do prac należy upewnić się, że napięcie zasilania zostało odłączone. Przewody sterujące o przekroju dostosowanym do zacisków cewki należy dokręcić z odpowiednim momentem obrotowym, aby uniknąć przegrzewania się styków. W przypadku montażu kilku styczników obok siebie, zaleca się stosowanie odstępników wentylacyjnych (np. A9A27062) w celu zapewnienia optymalnego odprowadzania ciepła, co znacząco wydłuża bezawaryjną pracę urządzeń.

FAQ

1. Czy stycznik iCT50 może pracować z napięciem stałym (DC)?
Prezentowany model A9C21132 jest przeznaczony do sterowania napięciem przemiennym 24 V AC 50/60 Hz. Do sterowania DC należy wybrać dedykowany model z oferty Schneider Electric.

2. Jaka jest szerokość stycznika w modułach?
Stycznik zajmuje dokładnie 1 moduł o szerokości 18 mm w rozdzielnicy.

3. Czy styki 2NO oznaczają, że stycznik jest normalnie otwarty?
Tak, konfiguracja 2NO oznacza, że w stanie spoczynku (bez podanego napięcia na cewkę) oba styki robocze pozostają otwarte.
