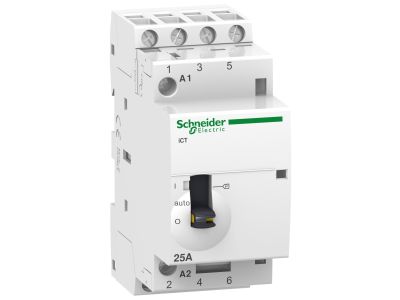

Stycznik modułowy ICT50 25A 230-240V 4NO, Acti 9 | A9C21834 Schneider Electric

Opis i Kluczowe Cechy

Stycznik modułowy ICT50 z serii Acti 9 od renomowanego producenta Schneider Electric to zaawansowane urządzenie elektro-techniczne zaprojektowane z myślą o najwyższej niezawodności w systemach automatyki budynkowej. Urządzenie charakteryzuje się prądem znamionowym łączeniowym wynoszącym 25 A, co pozwala na bezpieczną obsługę obciążeń w szerokim spektrum aplikacji. Wyposażenie w cztery styki zwierne (4NO) umożliwia jednoczesne sterowanie wieloma niezależnymi obwodami, co znacząco optymalizuje przestrzeń w rozdzielnicy elektrycznej.

Napięcie sterujące cewki mieści się w zakresie 230-240 V AC, co jest standardem w europejskich instalacjach niskiego napięcia. Dzięki zastosowaniu nowoczesnych materiałów izolacyjnych oraz precyzyjnych mechanizmów stykowych, stycznik ICT50 gwarantuje długą żywotność mechaniczną oraz elektryczną, minimalizując ryzyko awarii i przestojów w pracy systemów krytycznych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność do profesjonalnych zastosowań przemysłowych i komercyjnych. Stycznik spełnia wymagania normy IEC/EN 61095, która definiuje parametry dla styczników elektromechanicznych do użytku domowego i podobnych zastosowań. Posiada również certyfikację CE, co świadczy o pełnej zgodności z dyrektywami bezpieczeństwa Unii Europejskiej. Wysoki stopień ochrony obudowy zapewnia bezpieczeństwo użytkowania oraz odporność na czynniki zewnętrzne wewnątrz rozdzielnic.

Zastosowanie

Styczniki serii ICT znajdują szerokie zastosowanie w nowoczesnych instalacjach elektrycznych, gdzie wymagane jest zdalne zarządzanie energią. Kluczowe obszary wykorzystania obejmują:

• Oświetlenie: Sterowanie rozbudowanymi systemami oświetlenia wewnętrznego i zewnętrznego, w tym oświetleniem hal produkcyjnych i biur.
• Ogrzewanie i Klimatyzacja: Zarządzanie pracą grzejników elektrycznych, podgrzewaczy wody oraz systemów wentylacji mechanicznej.
• Automatyka Osłonowa: Zdalne sterowanie roletami, żaluzjami oraz markizami w budynkach inteligentnych.
• Zarządzanie Energią: Realizacja funkcji zrzutu obciążeń w obwodach niepriorytetowych, co pozwala na uniknięcie przekroczenia mocy zamówionej i optymalizację kosztów eksploatacji obiektu.

Wskazówki Montażowe

Montaż stycznika ICT50 powinien być przeprowadzony przez wykwalifikowanego elektryka zgodnie z poniższymi wytycznymi:

• Montaż na szynie: Urządzenie jest przystosowane do szybkiego montażu na standardowej szynie DIN (TH35), co zapewnia stabilność i łatwość integracji z innymi modułami serii Acti 9.
• Podłączenie przewodów: Należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków.
• Odstępy wentylacyjne: W przypadku montażu kilku styczników obok siebie pracujących pod dużym obciążeniem, zaleca się stosowanie odstępników wentylacyjnych w celu poprawy cyrkulacji powietrza i odprowadzania ciepła.
• Weryfikacja napięcia: Przed podaniem zasilania należy upewnić się, że napięcie sterujące na zaciskach cewki odpowiada wartościom znamionowym 230-240V AC.

FAQ

• Czy stycznik ICT50 posiada wskaźnik stanu styków? Tak, urządzenia z serii Acti 9 są wyposażone w czytelną sygnalizację na przednim panelu, co ułatwia diagnostykę i serwisowanie instalacji.
• Czy można sterować tym stycznikiem za pomocą programatora czasowego? Oczywiście, stycznik idealnie współpracuje z zegarami sterującymi, czujnikami ruchu oraz sterownikami PLC, co pozwala na pełną automatyzację procesów.
• Jaka jest główna korzyść z konfiguracji 4NO? Konfiguracja czterech styków normalnie otwartych pozwala na jednoczesne załączanie czterech faz lub czterech niezależnych obwodów jednofazowych za pomocą jednego sygnału sterującego.
