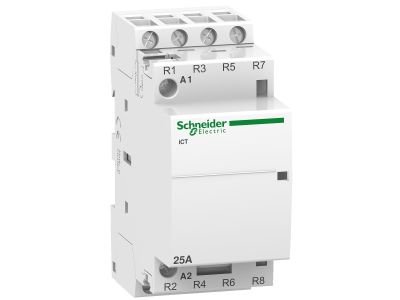

Stycznik modułowy ICT50 25A 220-240V 4NC, Acti 9 | A9C20837 Schneider Electric

Opis i Kluczowe Cechy

Stycznik modułowy ICT50 z serii Acti9 od renomowanego producenta Schneider Electric to zaawansowane urządzenie przeznaczone do zdalnego sterowania obwodami elektrycznymi. Urządzenie charakteryzuje się prądem znamionowym łączeniowym wynoszącym 25 A, co pozwala na bezpieczną obsługę odbiorników o znacznej mocy. Wyposażenie w cztery styki normalnie zamknięte (4NC) umożliwia realizację specyficznych schematów sterowania, w których obwód pozostaje zamknięty w stanie spoczynku cewki. Napięcie sterujące cewki mieści się w zakresie 220-240 V AC, co jest standardem w europejskich instalacjach niskiego napięcia. Dzięki kompaktowej budowie modułowej, stycznik idealnie integruje się z nowoczesnymi rozdzielnicami, zapewniając wysoką trwałość mechaniczną i elektryczną, co przekłada się na długoletnią, bezawaryjną eksploatację w wymagających systemach automatyki budynkowej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje najwyższy poziom bezpieczeństwa i kompatybilności. Stycznik spełnia wymagania normy IEC/EN 61095, która określa parametry dla styczników elektromechanicznych do zastosowań domowych i podobnych. Posiada również certyfikację CE, potwierdzającą zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa użytkowania oraz ochrony środowiska. Stopień ochrony obudowy zapewnia bezpieczną pracę wewnątrz rozdzielnic, chroniąc użytkownika przed bezpośrednim kontaktem z elementami pod napięciem.

Zastosowanie

Stycznik ICT50 znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroinstalacyjnych. Jest idealnym rozwiązaniem do zdalnego zarządzania systemami oświetleniowymi, zarówno w budynkach użyteczności publicznej, jak i obiektach przemysłowych. Doskonale sprawdza się w sterowaniu systemami ogrzewania elektrycznego, podgrzewaczami wody oraz układami wentylacji mechanicznej. Specyfika styków 4NC pozwala na efektywne wykorzystanie urządzenia w systemach zrzutu obciążeń w obwodach niepriorytetowych, co zapobiega przeciążeniu przyłącza głównego. Może być również stosowany do automatyzacji pracy żaluzji oraz innych napędów małej mocy, integrując się z systemami inteligentnego budynku.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony na standardowej szynie DIN (TH35) wewnątrz rozdzielnicy elektrycznej. Przed przystąpieniem do prac należy upewnić się, że zasilanie jest odłączone. Przewody zasilające i sterujące powinny być odizolowane na odpowiedniej długości, a następnie dokręcone z zalecanym momentem obrotowym, aby uniknąć przegrzewania się zacisków. Ze względu na generowane ciepło podczas ciągłej pracy cewki, zaleca się stosowanie odstępników wentylacyjnych (np. modułów o szerokości 9 mm) przy montażu kilku styczników obok siebie, co znacząco wydłuża żywotność izolacji i komponentów elektronicznych. Po zakończeniu montażu należy przeprowadzić test działania mechanicznego styków poprzez podanie napięcia na zaciski cewki.

FAQ

• Czy stycznik ICT50 4NC może pracować w układach 24V? Nie, prezentowany model posiada cewkę zaprojektowaną na napięcie sterujące 220-240V AC. Do układów 24V należy wybrać model z odpowiednim oznaczeniem napięcia cewki.
• Co oznacza konfiguracja styków 4NC? Oznacza to, że stycznik posiada cztery styki normalnie zamknięte. W stanie beznapięciowym cewki prąd przepływa przez styki główne, natomiast po podaniu napięcia na cewkę, styki zostają rozwarte.
• Czy urządzenie jest głośne podczas pracy? Styczniki serii Acti9 ICT charakteryzują się wysoką kulturą pracy, jednak w miejscach wymagających absolutnej ciszy (np. sypialnie) zaleca się stosowanie wersji o obniżonym poziomie hałasu.
