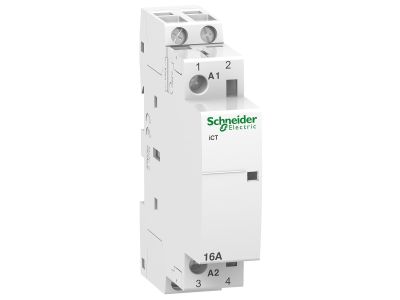

Stycznik modułowy ICT50 16A 48V 50Hz 2NO, Acti 9 | A9C22212 Schneider Electric

Opis i Kluczowe Cechy

Stycznik modułowy ICT50 firmy Schneider Electric (seria Acti 9, symbol A9C22212) to precyzyjne urządzenie zdalnego sterowania o prądzie znamionowym 16 A i napięciu 48 V AC 50 Hz, z dwoma stykami normalnie otwartymi (2NO). Szerokość modułu (standardowa) umożliwia zabudowę w rozdzielnicy na szynie DIN – zapewnia to łatwy montaż i oszczędność miejsca w szafie sterowniczej. Dzięki optycznemu wskaźnikowi stanu styków operator ma natychmiastową informację o aktualnej konfiguracji obwodu, co przyspiesza diagnostykę i serwis.

• Prąd znamionowy 16 A: Bezpieczna praca w obwodach oświetleniowych, grzewczych i małych silników bez ryzyka przegrzania styków.
• Dwa styki normalnie otwarte (2NO): Umożliwiają sterowanie dwoma niezależnymi obwodami lub jednym obciążeniem dwufazowym – elastyczność konfiguracji.
• Optyczny wskaźnik stanu styków: Wizualna kontrola załączenia/wyłączenia ułatwia szybką ocenę pracy urządzenia bez konieczności mierzenia napięcia.
• Możliwość rozbudowy o styki pomocnicze: Zwiększa funkcjonalność – można dodać sygnalizację, blokady lub sterowanie z PLC/automatyki budynkowej.
• Wysoka trwałość łączeniowa: Do 100 000 cykli dla AC-7A/AC-1 oraz 30 000 cykli dla AC-7C, AC-3, AC-5A, AC-5B – długi okres eksploatacji bez wymiany elementów.

Zgodność z Normami

Stycznik modułowy ICT50 jest zgodny z normą IEC/EN 61095, co potwierdza jego bezpieczeństwo i jakość w zastosowaniach przemysłowych oraz budynkowych. Posiada certyfikację CE i może być stosowany w instalacjach spełniających wymagania unijne.

Zastosowanie

Urządzenie przeznaczone do zdalnego przełączania obciążeń w systemach automatyki budynkowej oraz dystrybucji energii. Dzięki kompaktowej budowie i kompatybilności z serią Acti 9 sprawdza się w następujących scenariuszach:

• Sterowanie oświetleniem – załączanie/wyłączanie obwodów oświetleniowych w budynkach komercyjnych i mieszkalnych.
• Sterowanie małymi silnikami (np. wentylatory, miksery) w systemach HVAC i AGD.
• Impulsowe załączanie styczników nadrzędnych, przekaźników lub wejść PLC w szafach sterowniczych.
• Automatyzacja procesów w instalacjach ogrzewania, wentylacji i klimatyzacji – kompatybilność z pomocniczymi urządzeniami Acti 9.

Wskazówki Montażowe

Montaż i podłączenie stycznika mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35/DIN (zgodnie z normą EN 60715). Przekrój przewodów należy dobrać do prądu 16 A oraz warunków instalacji. Moment dokręcania zacisków oraz dopuszczalne przekroje przewodów – zgodnie z dokumentacją techniczną producenta. Zalecane jest stosowanie ograniczników przepięć oraz zabezpieczeń nadprądowych w obwodzie przed stycznikiem.

FAQ

• Czy stycznik ma podświetlenie/LED sygnalizujące stan? Nie, stycznik wyposażony jest w optyczny wskaźnik stanu styków (mechaniczna flagówka), a nie w diodę LED. Wskaźnik pokazuje fizyczne położenie styków (załączone/wyłączone) niezależnie od napięcia sterującego.
• Jaki jest stopień ochrony stycznika? IP20 (w rozdzielnicy), IP40 po zabudowie w obudowie. Oznacza to ochronę przed dostępem do części niebezpiecznych palcami (IP20) oraz przed ciałami stałymi ≥1 mm (IP40) – nie jest odporny na wilgoć ani kurz.
• W jakim trybie pracy łączą się styki? Styki są normalnie otwarte (NO) – załączają obwód po podaniu napięcia na cewkę sterującą. Tryb pracy impulsowy (łącznik bistabilny) nie jest dostępny; urządzenie wymaga ciągłego napięcia sterującego do utrzymania załączenia.
