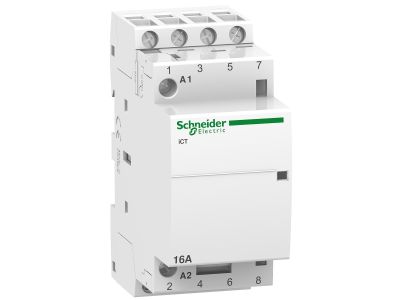

Stycznik modułowy ICT50 16A 24V 4NO, Acti 9 | A9C22114 Schneider Electric

Opis i Kluczowe Cechy

Stycznik modułowy ICT50 z serii Acti9 od renomowanego producenta Schneider Electric to zaawansowane urządzenie łączeniowe zaprojektowane do precyzyjnego i zdalnego sterowania obwodami elektrycznymi. Model o numerze katalogowym A9C22114 charakteryzuje się prądem znamionowym łączeniowym wynoszącym 16 A, co pozwala na efektywną pracę w wymagających instalacjach budynkowych. Urządzenie zostało wyposażone w cztery styki zwierne (4NO), co umożliwia jednoczesne załączanie do czterech niezależnych torów prądowych. Kluczowym aspektem technicznym jest napięcie sterujące cewki wynoszące 24 V AC, co czyni go idealnym rozwiązaniem do systemów automatyki, gdzie wymagane jest bezpieczne napięcie sterowania. Kompaktowa obudowa modułowa pozwala na oszczędność miejsca w rozdzielnicy, zapewniając jednocześnie wysoką trwałość mechaniczną i elektryczną.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje najwyższy poziom bezpieczeństwa i niezawodności. Stycznik spełnia wymagania normy IEC/EN 61095, która określa parametry dla styczników elektromechanicznych do zastosowań domowych i podobnych. Dzięki przynależności do rodziny Acti9, urządzenie integruje się z systemami zabezpieczeń Schneider Electric, oferując pełną koordynację techniczną. Posiada certyfikację CE oraz spełnia dyrektywy środowiskowe RoHS, co potwierdza brak substancji szkodliwych w procesie produkcji.

Zastosowanie

Stycznik ICT50 znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrotechnicznych, zarówno w sektorze mieszkaniowym, jak i komercyjnym. Jest niezastąpiony w systemach zdalnego sterowania oświetleniem (np. w halach magazynowych lub biurach), sterowaniu układami ogrzewania elektrycznego oraz zarządzaniu pracą podgrzewaczy wody. Urządzenie doskonale sprawdza się również w automatyce żaluzji oraz systemach wentylacji mechanicznej. Specjalistyczną funkcją stycznika jest możliwość realizacji zrzutu obciążenia w obwodach niepriorytetowych, co pozwala na inteligentne zarządzanie energią i zapobieganie przeciążeniom instalacji w momentach szczytowego poboru mocy.

Wskazówki Montażowe

Montaż stycznika A9C22114 powinien być przeprowadzony na standardowej szynie DIN (TH35) wewnątrz rozdzielnicy elektrycznej. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów. Zaleca się stosowanie przewodów o przekroju dostosowanym do prądu 16 A, dbając o czystość połączeń. Ze względu na napięcie sterujące 24 V AC, obwód sterowania musi być zasilany z odpowiednio dobranego transformatora bezpieczeństwa lub zasilacza. Należy zachować odstępy wentylacyjne w przypadku montażu kilku styczników obok siebie, pracujących pod dużym obciążeniem ciągłym, aby zoptymalizować odprowadzanie ciepła.

FAQ

• Czy stycznik ICT50 może pracować z oświetleniem LED? Tak, stycznik jest przystosowany do sterowania różnymi typami obciążeń, jednak przy oświetleniu LED należy uwzględnić wysokie prądy rozruchowe i zweryfikować całkowitą moc opraw.
• Jakie jest napięcie sterowania tego modelu? Ten konkretny model (A9C22114) posiada cewkę zasilaną napięciem 24 V AC.
• Ile modułów zajmuje urządzenie w rozdzielnicy? Stycznik ICT 16A 4NO zazwyczaj zajmuje szerokość dwóch standardowych modułów 18 mm, co ułatwia planowanie miejsca w szafie sterowniczej.
• Czy styki 4NO oznaczają, że są one normalnie otwarte? Tak, konfiguracja 4NO oznacza cztery styki zwierne, które zamykają się w momencie podania napięcia na cewkę stycznika.
