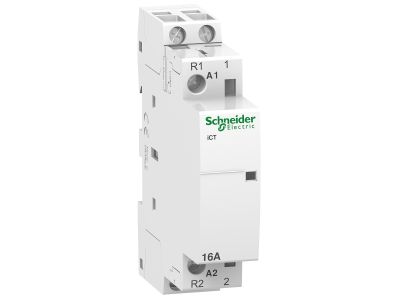

Stycznik modułowy ICT50 16A 24V 1Z 1R, Acti 9 | A9C22115 Schneider Electric

Opis i Kluczowe Cechy

Stycznik modułowy ICT z serii Acti9 od renomowanego producenta Schneider Electric to zaawansowane urządzenie przeznaczone do zdalnego sterowania obwodami elektrycznymi. Model o numerze katalogowym A9C22115 charakteryzuje się prądem znamionowym łączeniowym wynoszącym 16 A, co pozwala na efektywne zarządzanie odbiornikami o umiarkowanej mocy. Urządzenie zostało wyposażone w uniwersalną konfigurację styków 1Z (zwierny) oraz 1R (rozwierny), co umożliwia elastyczne projektowanie układów automatyki budynkowej. Napięcie sterujące cewki wynosi 24 V AC, co jest rozwiązaniem bezpiecznym i często stosowanym w nowoczesnych systemach sterowania. Dzięki kompaktowej obudowie modułowej, stycznik idealnie komponuje się z pozostałą aparaturą modułową w rozdzielnicach, zapewniając estetykę i oszczędność miejsca.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje najwyższy poziom bezpieczeństwa i niezawodności w instalacjach profesjonalnych. Stycznik spełnia wymagania normy IEC/EN 61095, która określa parametry dla styczników elektromechanicznych do zastosowań domowych i podobnych. Posiada również certyfikację CE, potwierdzającą zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa użytkowania oraz ochrony środowiska. Wysoka jakość wykonania obudowy zapewnia odpowiedni stopień ochrony IP20, chroniący przed przypadkowym dotykiem części pod napięciem.

Zastosowanie

Styczniki ICT50 znajdują szerokie zastosowanie w sektorze komercyjnym oraz mieszkaniowym. Są niezastąpione w systemach zdalnego sterowania oświetleniem (zarówno żarowym, jak i wyładowczym), systemach ogrzewania elektrycznego oraz sterowaniu pracą podgrzewaczy wody. Urządzenie doskonale sprawdza się w układach wentylacji mechanicznej oraz przy obsłudze napędów żaluzji i rolet. Kluczową funkcjonalnością jest możliwość wykorzystania stycznika do zrzutu obciążeń w obwodach niepriorytetowych, co pozwala na optymalizację zużycia energii i zapobieganie przeciążeniom instalacji w momentach szczytowego poboru mocy.

Wskazówki Montażowe

Montaż stycznika A9C22115 powinien odbywać się na standardowej szynie DIN (TH35) wewnątrz rozdzielnicy elektrycznej. Podczas instalacji należy zwrócić szczególną uwagę na prawidłowe dokręcenie zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków. Zaleca się stosowanie przewodów o przekrojach dostosowanych do prądu znamionowego 16 A. Ze względu na obecność cewki sterującej na napięcie 24 V AC, konieczne jest zapewnienie odpowiedniego źródła zasilania pomocniczego (transformatora). W przypadku montażu kilku styczników obok siebie, warto zachować odstępy wentylacyjne lub stosować elementy dystansowe, aby zapewnić optymalne odprowadzanie ciepła podczas długotrwałej pracy.

FAQ

• Czy stycznik ICT50 może pracować z oświetleniem LED? Tak, styczniki te są przystosowane do sterowania różnymi typami obciążeń, jednak przy dużych mocach opraw LED należy uwzględnić prądy rozruchowe.
• Jakie jest napięcie sterowania tego modelu? Ten konkretny model (A9C22115) posiada cewkę sterowaną napięciem 24 V AC.
• Czy urządzenie posiada wskaźnik stanu styków? Tak, styczniki serii Acti9 ICT są wyposażone w wizualny wskaźnik na przednim panelu, który informuje o aktualnym stanie pracy urządzenia.
• Czy można ręcznie wymusić załączenie stycznika? Model ICT50 w wersji standardowej służy do sterowania zdalnego; do wymuszenia ręcznego dedykowane są wersje z przełącznikiem na froncie.
