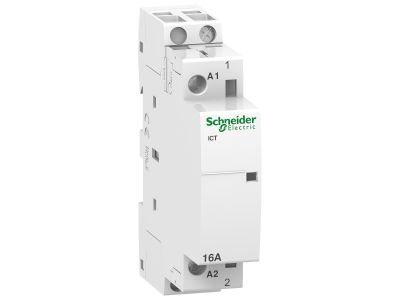

Stycznik modułowy ICT50 16A 24V 1NO, Acti 9 | A9C22111 Schneider Electric

Opis i Kluczowe Cechy

Stycznik modułowy ICT z serii Acti9 o numerze katalogowym A9C22111 to zaawansowane urządzenie łączeniowe od renomowanego producenta Schneider Electric. Przeznaczony jest do pracy w obwodach prądu przemiennego, oferując prąd znamionowy łączeniowy na poziomie 16 A. Urządzenie zostało wyposażone w jeden styk zwierny (1NO), co pozwala na precyzyjne zamykanie obwodu w odpowiedzi na sygnał sterujący. Kluczowym aspektem technicznym jest napięcie cewki sterującej wynoszące 24 V AC, co czyni go idealnym rozwiązaniem w systemach automatyki budynkowej, gdzie wymagane jest bezpieczne napięcie sterowania.

• Trwałość elektryczna: Wysoka odporność na częste cykle łączeniowe gwarantuje długowieczność instalacji nawet przy intensywnej eksploatacji.
• Kompaktowa budowa: Szerokość urządzenia wynosi zaledwie 18 mm (1 moduł), co pozwala na optymalne wykorzystanie miejsca w rozdzielnicy elektrycznej.
• Wskaźnik stanu: Wyraźna sygnalizacja położenia styków na przednim panelu ułatwia diagnostykę i serwisowanie układu.
• Cicha praca: Konstrukcja mechanizmu została zoptymalizowana pod kątem redukcji hałasu podczas przełączania, co jest istotne w budynkach mieszkalnych i biurowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego najwyższą jakość i bezpieczeństwo użytkowania. Stycznik spełnia wymagania normy IEC/EN 61095, która definiuje parametry dla styczników elektromechanicznych do zastosowań domowych i podobnych. Posiada również certyfikację CE oraz spełnia dyrektywy RoHS, co świadczy o braku substancji szkodliwych w procesie produkcji. Stopień ochrony IP20 (zgodnie z IEC 60529) zapewnia bezpieczeństwo przed dotykiem bezpośrednim części pod napięciem przy montażu w obudowie.

Zastosowanie

Stycznik ICT50 16A 24V znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroinstalacyjnych. Jest dedykowany do zdalnego sterowania odbiornikami takimi jak:

• Oświetlenie: Sterowanie grupami lamp w halach przemysłowych, biurach oraz systemach oświetlenia zewnętrznego.
• Ogrzewanie i Klimatyzacja: Załączanie grzejników elektrycznych, pieców akumulacyjnych oraz jednostek wentylacji mechanicznej.
• Zarządzanie energią: Realizacja funkcji zrzutu obciążeń w obwodach niepriorytetowych, co zapobiega przekroczeniu mocy zamówionej.
• Automatyka domowa: Sterowanie napędami żaluzji, podgrzewaczami wody oraz pompami w układach basenowych.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie DIN (TH35). Przed przystąpieniem do prac należy upewnić się, że zasilanie jest odłączone. Przewody sterujące o przekroju dostosowanym do zacisków cewki powinny być dokręcone z odpowiednim momentem obrotowym, aby uniknąć przegrzewania się styków. W przypadku montażu kilku styczników obok siebie, zaleca się stosowanie odstępników wentylacyjnych (np. A9A27062) w celu zapewnienia optymalnego odprowadzania ciepła, szczególnie przy długotrwałym obciążeniu znamionowym. Urządzenie umożliwia łatwe podłączenie akcesoriów pomocniczych, takich jak styki sygnalizacyjne czy moduły opóźniające.

FAQ

• Czy stycznik może pracować z napięciem sterującym 230V? Nie, model A9C22111 posiada cewkę zaprojektowaną wyłącznie na napięcie 24 V AC. Podłączenie wyższego napięcia spowoduje trwałe uszkodzenie urządzenia.
• Jaka jest szerokość stycznika w rozdzielnicy? Urządzenie zajmuje 1 moduł o szerokości 18 mm.
• Czy styk 1NO oznacza, że obwód jest domyślnie otwarty? Tak, 1NO (Normally Open) oznacza jeden styk normalnie otwarty, który zamyka się dopiero po podaniu napięcia na cewkę sterującą.
• Czy produkt nadaje się do sterowania silnikami? Tak, o ile prąd rozruchowy i znamionowy silnika nie przekracza parametrów dopuszczalnych dla kategorii użytkowania AC-7a/AC-7b określonych w karcie katalogowej.
