Stycznik modułowy ICT50 16A 220VAC 1NO, Acti 9 | A9C22511 Schneider Electric

Opis i Kluczowe Cechy

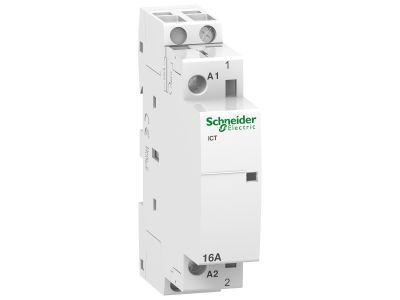

Stycznik modułowy ICT50 z linii Acti 9 (symbol A9C22511) to urządzenie zdalnego sterowania o prądzie znamionowym 16 A i napięciu 220 V AC. Wyposażony w jeden styk normalnie otwarty (1NO) oraz optyczny wskaźnik stanu styków. Dzięki wytrzymałości elektrycznej sięgającej 100 000 cykli (AC-7A/AC-1) zapewnia niezawodną pracę w obwodach oświetleniowych, małych silników i systemów HVAC. Montowany na szynie DIN, kompatybilny z aparaturą Acti 9.

• Prąd znamionowy 16 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania styków.
• Styk 1NO (normalnie otwarty): Idealny do załączania odbiorników w aplikacjach zdalnego sterowania – oświetlenie, wentylatory, miksery.
• Wytrzymałość elektryczna do 100 000 cykli (AC-7A/AC-1): Gwarantuje długą żywotność w standardowych warunkach eksploatacji; 30 000 cykli dla kategorii AC-7C, AC-3, AC-5A, AC-5B.
• Optyczny wskaźnik stanu styków wyjściowych: Ułatwia szybką wizualną kontrolę załączenia stycznika, zwiększając bezpieczeństwo diagnostyki.
• Montaż na szynie DIN TH35: Zapewnia szybki i stabilny montaż w standardowych rozdzielnicach modułowych.

Zgodność z Normami

Produkt spełnia wymagania normy IEC/EN 61095, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach przemysłowych oraz budynkowych. Posiada certyfikat CE.

Zastosowanie

Stycznik ICT50 przeznaczony jest do zdalnego załączania i wyłączania obwodów elektrycznych w systemach automatyki budynkowej i instalacjach przemysłowych. Sprawdza się w następujących scenariuszach:

• Sterowanie oświetleniem w budynkach komercyjnych, biurowych i mieszkalnych.
• Załączanie małych silników wentylatorów, pomp, mikserów i podobnych urządzeń.
• Aplikacje HVAC (ogrzewanie, wentylacja, klimatyzacja) jako element wykonawczy.
• Integracja z systemami automatyki budynkowej przy użyciu pomocniczych urządzeń sterujących Acti 9.

Wskazówki Montażowe

Montaż i podłączenie stycznika powinny być wykonywane przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekroje przewodów należy dobrać do prądu znamionowego 16 A zgodnie z obowiązującymi normami, a moment dokręcania zacisków stosować według dokumentacji producenta. Po instalacji sprawdzić poprawność połączeń i działanie optycznego wskaźnika.

FAQ

• Czy stycznik ma podświetlenie? Produkt nie posiada podświetlenia, ale jest wyposażony w optyczny wskaźnik stanu styków, który sygnalizuje załączenie urządzenia.
• Jaki stopień ochrony ma stycznik? Stopień ochrony IP20 (IP40 w obudowie) – odpowiedni do montażu w suchych pomieszczeniach wewnątrz rozdzielnic.
• Jaki tryb pracy ma styk? Styk normalnie otwarty (1NO) – obwód zostaje załączony po podaniu napięcia na cewkę 220 V AC.
