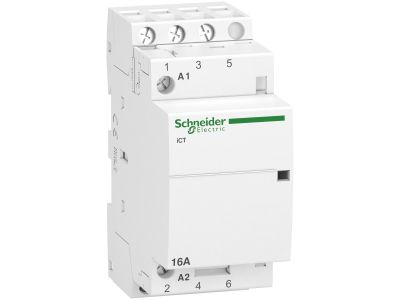

Stycznik modułowy ICT50 16A 220-240V 3NO, Acti 9 | A9C22813 Schneider Electric

Opis i Kluczowe Cechy

Stycznik modułowy iCT z serii Acti9 od renomowanego producenta Schneider Electric to zaawansowane urządzenie elektroinstalacyjne zaprojektowane z myślą o najwyższej niezawodności w systemach automatyki budynkowej. Model o numerze katalogowym A9C22813 charakteryzuje się prądem znamionowym łączeniowym wynoszącym 16 A, co pozwala na bezpieczne i efektywne zarządzanie odbiornikami o średniej mocy. Urządzenie wyposażone jest w trzy styki zwierne (3NO), które umożliwiają jednoczesne sterowanie trzema niezależnymi obwodami lub zasilanie odbiorników trójfazowych w zakresie dopuszczalnych parametrów.

Napięcie sterujące cewki mieści się w przedziale 220-240 V AC, co czyni go w pełni kompatybilnym ze standardowymi sieciami energetycznymi. Dzięki kompaktowej obudowie modułowej, stycznik zajmuje minimalną ilość miejsca w rozdzielnicy, a jego konstrukcja zapewnia wysoką trwałość mechaniczną oraz elektryczną, co przekłada się na długie lata bezawaryjnej pracy nawet przy częstych cyklach łączeniowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo użytkowania w instalacjach profesjonalnych. Stycznik iCT spełnia wymagania normy IEC/EN 61095, która określa parametry dla styczników elektromechanicznych do zastosowań domowych i podobnych. Posiada również certyfikację CE, potwierdzającą zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego oraz kompatybilności elektromagnetycznej. Stopień ochrony obudowy zapewnia odpowiednią izolację i zabezpieczenie przed dotykiem bezpośrednim części pod napięciem.

Zastosowanie

Styczniki iCT znajdują szerokie zastosowanie w nowoczesnych instalacjach elektrycznych, gdzie wymagane jest zdalne zarządzanie energią. Kluczowe obszary wykorzystania obejmują:

• Sterowanie oświetleniem: Zarządzanie rozbudowanymi systemami oświetlenia zewnętrznego, hal przemysłowych oraz biur.
• Systemy grzewcze: Załączanie grzejników elektrycznych, pieców akumulacyjnych oraz podgrzewaczy wody użytkowej.
• Wentylacja i klimatyzacja: Zdalne uruchamianie wentylatorów mechanicznych oraz jednostek klimatyzacyjnych.
• Automatyka rolet i żaluzji: Integracja z systemami sterowania osłonami okiennymi.
• Zrzut obciążenia: Efektywne odłączanie obwodów niepriorytetowych w celu uniknięcia przeciążenia przyłącza głównego.

Wskazówki Montażowe

Montaż stycznika iCT powinien być przeprowadzony przez wykwalifikowanego elektryka. Urządzenie jest przystosowane do montażu na standardowej szynie DIN (TH35), co zapewnia szybką i stabilną instalację wewnątrz rozdzielnicy. Podczas podłączania przewodów należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka. Należy zachować odpowiednie odstępy izolacyjne oraz, w przypadku montażu kilku styczników obok siebie, rozważyć zastosowanie odstępników wentylacyjnych w celu optymalizacji odprowadzania ciepła z cewek.

FAQ

• Czy stycznik iCT 16A może pracować z oświetleniem LED? Tak, jednak należy uwzględnić wysokie prądy rozruchowe zasilaczy LED i zweryfikować, czy suma prądów nie przekracza dopuszczalnych wartości dla kategorii obciążenia AC-7a/AC-7b.
• Czy urządzenie posiada wskaźnik stanu styków? Tak, styczniki serii Acti9 iCT są wyposażone w wizualny wskaźnik na przednim panelu, który informuje operatora o aktualnym stanie pracy urządzenia.
• Czy cewka stycznika buczy podczas pracy? Schneider Electric kładzie duży nacisk na jakość wykonania układu magnetycznego, co minimalizuje emisję hałasu, czyniąc urządzenie odpowiednim do montażu w budynkach mieszkalnych.
