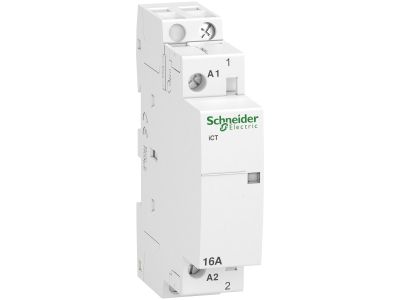

Stycznik modułowy ICT50 16A 12VAC 1NO, Acti 9 | A9C22011 Schneider Electric

Opis i Kluczowe Cechy

Stycznik modułowy iCT50 (symbol A9C22011) z gamy Acti 9 firmy Schneider Electric to kompaktowe urządzenie przeznaczone do zdalnego załączania i wyłączania obwodów jednofazowych prądu przemiennego. Wyposażony w jeden styk normalnie otwarty (1NO) i cewkę sterującą 12 VAC, zapewnia niezawodną pracę w instalacjach automatyki budynkowej i przemysłowej. Znamionowy prąd łączeniowy 16 A w kategorii AC-7A gwarantuje bezpieczne sterowanie silnikami i odbiornikami o znacznym obciążeniu, natomiast 6 A w AC-7B pozwala na obsługę obwodów oświetleniowych i grzewczych.

• Prąd znamionowy Ie 16 A (AC-7A) / 6 A (AC-7B): Zapewnia bezpieczną pracę zarówno przy silnikach, jak i odbiornikach rezystancyjnych, bez ryzyka przegrzania styków.
• Styk 1NO (jeden normalnie otwarty): Umożliwia proste i pewne załączanie obwodu – brak prądu na cewce oznacza przerwę w obwodzie głównym.
• Cewka sterująca 12 VAC: Niskie napięcie sterowania zwiększa bezpieczeństwo obsługi i ułatwia integrację z systemami automatyki (PLC, przekaźniki, sterowniki budynkowe).
• Zdalne sterowanie: Pozwala na wygodne włączanie/wyłączanie obwodów z paneli operatorskich, czujników lub systemów BMS, bez konieczności ręcznej obsługi.
• Kompaktowa budowa modułowa (1 moduł 18 mm): Oszczędza miejsce w rozdzielnicy, ułatwia montaż na szynie TH35 i pozwala na gęstą zabudowę.

Zgodność z Normami

Stycznik iCT50 został zaprojektowany i wyprodukowany zgodnie z wymaganiami europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Urządzenie spełnia standardy jakości i trwałości typowe dla aparatury modułowej przeznaczonej do instalacji stałych. Montaż i eksploatacja zgodne z zaleceniami producenta gwarantują niezawodność przez cały okres użytkowania.

Zastosowanie

Dzięki uniwersalnym parametrom prądowym i niskiemu napięciu sterowania, stycznik iCT50 znajduje zastosowanie w wielu obszarach instalacji elektrycznych i automatyki.

• Zdalne sterowanie silnikami jednofazowymi (pompy, wentylatory, napędy rolet) do 16 A w kategorii AC-7A.
• Załączanie i wyłączanie obwodów grzewczych (grzałki, maty, promienniki) o prądzie do 6 A w kategorii AC-7B.
• Sterowanie oświetleniem (żarowym, LED, fluorescencyjnym) w szafach sterowniczych, halach produkcyjnych i budynkach użyteczności publicznej.
• Impulsowe przełączanie odbiorników w systemach automatyki budynkowej (BMS, inteligentny dom) za pomocą sygnałów z PLC, przekaźników lub czujników.

Wskazówki Montażowe

Montaż stycznika może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zarówno w obwodzie głównym, jak i w obwodzie sterowania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Momenty dokręcania śrub zacisków muszą być zgodne z dokumentacją producenta, a przekrój przewodów dobrany do prądu obciążenia. Po montażu sprawdzić poprawność połączeń i działanie styku przed ponownym załączeniem napięcia.

FAQ

• Jaki jest tryb pracy styku? Styk jest normalnie otwarty (NO). Oznacza to, że przy braku napięcia na cewce styk jest rozwarty, a obwód główny jest wyłączony. Po podaniu napięcia 12 VAC na cewkę styk zwiera się i załącza obwód odbiornika.
• Czy stycznik posiada podświetlenie lub sygnalizację stanu? Produkt nie zawiera wbudowanego podświetlenia. Stan załączenia można monitorować poprzez odczyt napięcia na zaciskach cewki lub zastosowanie zewnętrznej sygnalizacji.
• Jaki jest stopień ochrony stycznika? Aparatura modułowa montowana w rozdzielnicy uzyskuje typową ochronę IP20 (ochrona przed ciałami stałymi >12,5 mm). Sam stycznik nie jest przeznaczony do pracy w warunkach wilgoci ani pyłu – należy go umieścić w szczelnej szafie sterowniczej.
