Stycznik modułowy ICT50 16A 12V 50Hz 1NO+1NC, Acti 9 | A9C22015 Schneider Electric

Opis i Kluczowe Cechy

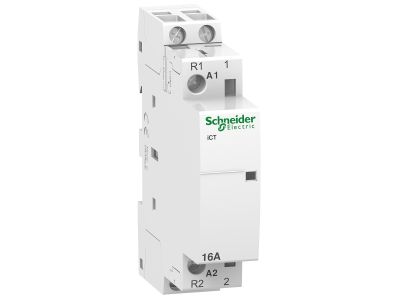

Stycznik modułowy iCT50 (symbol A9C22015) firmy Acti 9 to urządzenie przeznaczone do zdalnego przełączania obciążeń elektrycznych. Dzięki prądowi znamionowemu 16A i konfiguracji styków 1NO+1NC zapewnia bezpieczną pracę w obwodach oświetleniowych, małych silników oraz systemów HVAC. Urządzenie wyposażono w optyczny wskaźnik stanu styków oraz możliwość rozbudowy o dodatkowe styki pomocnicze, co zwiększa elastyczność instalacji.

• Prąd znamionowy 16A: gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Napięcie sterowania 12V AC (50Hz): umożliwia bezpieczne i energooszczędne zdalne załączanie przy niskim napięciu sterowania.
• Styki 1NO+1NC: zapewniają uniwersalność – jeden styk zwierny do załączania odbiornika i jeden rozwierny do sygnalizacji stanu lub odcięcia.
• Optyczny wskaźnik stanu styków: ułatwia szybką ocenę pracy urządzenia bez konieczności otwierania obudowy.
• Możliwość rozbudowy o styki pomocnicze: pozwala dostosować stycznik do bardziej złożonych układów sterowania bez wymiany całego urządzenia.

Zgodność z Normami

Stycznik modułowy iCT50 jest zgodny z normą IEC/EN 61095, co potwierdza jego przydatność w profesjonalnych instalacjach elektrycznych. Posiada certyfikat CE.

Zastosowanie

Stycznik iCT50 przeznaczony jest do zdalnego przełączania obciążeń w instalacjach niskiego napięcia. Sprawdza się w następujących scenariuszach:

• Zdalne załączanie i wyłączanie obwodów oświetleniowych w budynkach mieszkalnych, biurowych i przemysłowych.
• Sterowanie małymi silnikami jednofazowymi, np. wentylatorami, mieszadłami czy pompami.
• Przełączanie urządzeń HVAC (np. nagrzewnic, klimatyzatorów) w systemach automatyki budynkowej.
• Współpraca z systemami Acti 9 oraz innymi urządzeniami sterującymi w rozdzielnicach modułowych.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów należy dobrać do prądu znamionowego 16A, a moment dokręcania zacisków – zgodnie z dokumentacją producenta. Zaleca się stosowanie przekrojów od 1 do 6 mm².

FAQ

• Czy stycznik posiada podświetlenie? Stycznik nie ma podświetlenia, ale wyposażono go w optyczny wskaźnik stanu styków, który sygnalizuje załączenie/rozłączenie.
• Jaki stopień ochrony ma to urządzenie? Stopień ochrony to IP20, a po zabudowaniu w rozdzielnicy obudowa zapewnia IP40.
• Czy można rozbudować stycznik o dodatkowe styki pomocnicze? Tak, istnieje możliwość dołożenia styków pomocniczych, które rozszerzają funkcjonalność układu sterowania.
