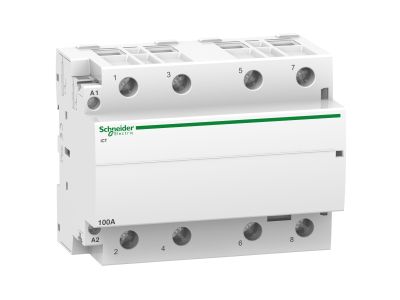

Stycznik modułowy ICT50 100A 230-240V 4NO, Acti 9 | A9C20884 Schneider Electric

Opis i Kluczowe Cechy

Stycznik modułowy ICT50 z serii Acti9 od renomowanego producenta Schneider Electric to zaawansowane urządzenie elektroinstalacyjne zaprojektowane do precyzyjnego i zdalnego sterowania obwodami elektrycznymi. Model o numerze katalogowym A9C20884 charakteryzuje się prądem znamionowym wynoszącym aż 100 A, co pozwala na bezpieczną obsługę odbiorników o dużej mocy w instalacjach budownictwa komercyjnego oraz przemysłowego. Urządzenie zostało wyposażone w cztery styki zwierne (4NO), co umożliwia jednoczesne załączanie czterech niezależnych torów prądowych przy napięciu sterującym cewki w zakresie 230-240 V AC.

• Wysoka obciążalność: Prąd znamionowy 100 A gwarantuje stabilną pracę nawet przy intensywnym użytkowaniu w wymagających systemach zasilania.
• Konfiguracja styków: Układ 4NO (normalnie otwarte) zapewnia wszechstronność w projektowaniu układów automatyki budynkowej.
• Trwałość mechaniczna: Konstrukcja serii Acti9 została zoptymalizowana pod kątem tysięcy cykli łączeniowych, co minimalizuje koszty eksploatacji i serwisu.
• Kompaktowa budowa: Modułowa obudowa pozwala na łatwy montaż w standardowych rozdzielnicach elektrycznych, optymalizując przestrzeń na szynie montażowej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego najwyższą jakość i bezpieczeństwo użytkowania. Stycznik ICT spełnia wymagania normy IEC/EN 61095, która określa parametry dla styczników elektromechanicznych do zastosowań domowych i podobnych. Dzięki temu urządzenie gwarantuje odpowiednią izolację elektryczną, wytrzymałość dielektryczną oraz odporność na przepięcia występujące w sieciach niskiego napięcia. Posiada również certyfikację CE, co jest niezbędne do dopuszczenia produktu do obrotu na rynku europejskim.

Zastosowanie

Stycznik ICT50 100A znajduje szerokie zastosowanie w nowoczesnych systemach zarządzania energią. Jest idealnym rozwiązaniem do zdalnego sterowania oświetleniem wielkopowierzchniowym, systemami ogrzewania elektrycznego oraz podgrzewaczami wody o dużej wydajności. W automatyce budynkowej doskonale sprawdza się w sterowaniu żaluzjami oraz systemami wentylacji mechanicznej i klimatyzacji. Kluczową funkcjonalnością jest również możliwość wykorzystania stycznika do zrzutu obciążenia w obwodach niepriorytetowych, co pozwala na efektywne zarządzanie poborem mocy i zapobieganie przeciążeniom instalacji w momentach szczytowego zapotrzebowania.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowanego elektryka zgodnie ze schematem połączeń umieszczonym na obudowie urządzenia. Stycznik jest przystosowany do montażu na standardowej szynie DIN (TH35). Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka. Należy również zachować odpowiednie odstępy wentylacyjne w przypadku montażu kilku urządzeń obok siebie, szczególnie gdy pracują one pod pełnym obciążeniem przez długi czas, co sprzyja optymalnemu odprowadzaniu ciepła.

FAQ

• Czy stycznik ICT50 100A może pracować w układach 3-fazowych? Tak, dzięki posiadaniu czterech styków NO, stycznik ten może być z powodzeniem wykorzystany do załączania odbiorników trójfazowych z dodatkowym torem neutralnym lub pomocniczym.
• Jakie jest napięcie sterowania cewki? Cewka stycznika jest przystosowana do pracy z napięciem przemiennym (AC) w zakresie od 230 V do 240 V.
• Czy urządzenie posiada wskaźnik stanu styków? Tak, większość modeli z serii Acti9 ICT posiada wizualny wskaźnik na przednim panelu, który informuje operatora o aktualnym stanie pracy urządzenia.
• Czy do stycznika można dołożyć styki pomocnicze? Tak, system Acti9 jest modułowy, co pozwala na rozbudowę stycznika o dedykowane akcesoria, takie jak styki pomocnicze sygnalizacyjne czy moduły opóźniające.
