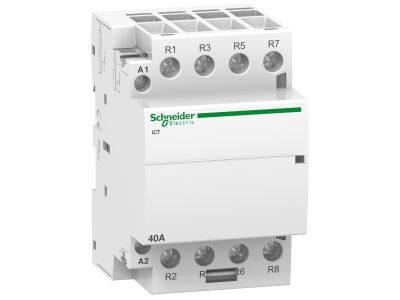

Stycznik modułowy ICT 40A 220-240V 4NC, Acti 9 | A9C20847 Schneider Electric

Opis i Kluczowe Cechy

Stycznik modułowy ICT z serii Acti 9 (symbol A9C20847) to urządzenie z czterema stykami normalnie zamkniętymi (4NC), przeznaczone do zdalnego sterowania obwodami elektrycznymi. Prąd znamionowy 40 A oraz napięcie cewki 220–240 V umożliwiają bezpieczne przełączanie obciążeń o średniej mocy w instalacjach przemysłowych i domowych, bez ryzyka przegrzania styków.

• Prąd znamionowy 40 A: pozwala na bezpieczne przełączanie obciążeń o znacznym poborze mocy, co zapobiega przegrzewaniu styków i wydłuża żywotność stycznika.
• Cztery styki normalnie zamknięte (4NC): w stanie spoczynku wszystkie obwody są zwarte; idealne do systemów bezpieczeństwa, priorytetyzacji obciążeń lub sygnalizacji awarii.
• Napięcie cewki 220–240 V AC: bezpośrednia kompatybilność z siecią energetyczną, łatwa integracja z istniejącymi instalacjami bez konieczności stosowania dodatkowych zasilaczy.
• Konstrukcja modułowa: montaż na szynie TH35 (DIN) w standardowych rozdzielnicach, co oszczędza miejsce i ułatwia rozbudowę systemu.
• Zdalne sterowanie: możliwość załączania/wyłączania obwodów za pomocą sygnałów z przełączników, sterowników PLC lub systemów automatyki budynkowej.

Zgodność z Normami

Stycznik modułowy ICT spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE, gwarantujący niezawodną pracę w profesjonalnych instalacjach elektrycznych.

Zastosowanie

Dzięki czterem stykom NC i prądowi 40 A stycznik ICT doskonale sprawdza się w obwodach wymagających zdalnego sterowania i odłączania obciążenia w stanie spoczynku. Znajduje zastosowanie w:

• Sterowaniu oświetleniem wewnętrznym i zewnętrznym w budynkach komercyjnych i mieszkalnych.
• Zarządzaniu systemami ogrzewania, wentylacji mechanicznej i klimatyzacji (HVAC).
• Automatyce żaluzji, rolet i bram (z wykorzystaniem sygnałów z przełączników lub czujników).
• Zrzucaniu obciążenia w obwodach niepriorytetowych (np. podgrzewacze wody, ładowarki) w instalacjach z zarządzaniem energią.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Stycznik montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego obwodu (zalecane min. 6 mm² przy 40 A). Moment dokręcania śrub zacisków – zgodnie z dokumentacją producenta. Należy również upewnić się, że napięcie cewki (220–240 V AC) odpowiada źródłu sterowania.

FAQ

• Czy stycznik ma wbudowane podświetlenie/LED? Model A9C20847 nie posiada wbudowanego wskaźnika świetlnego. W razie potrzeby sygnalizacji stanu pracy można zastosować zewnętrzną lampkę sygnalizacyjną lub przekaźnik pomocniczy.
• Jaki jest stopień ochrony stycznika? Jako aparat modułowy przeznaczony do montażu w rozdzielnicy, stycznik charakteryzuje się typowym dla tej grupy stopniem ochrony IP20 (ochrona przed ciałami stałymi >12,5 mm, brak ochrony przed wilgocią). Po zamontowaniu w rozdzielnicy należy zapewnić odpowiednią szczelność całej obudowy.
• W jakim trybie pracy działają styki 4NC? Styki normalnie zamknięte (NC) – w stanie bez napięcia na cewce wszystkie obwody są zwarte (przewodzą prąd). Podanie napięcia na cewkę rozłącza styki. Tryb ten wykorzystuje się np. do sterowania odbiornikami, które mają być załączone w stanie spoczynku, lub do realizacji funkcji bezpieczeństwa (przerwanie obwodu przy zaniku zasilania).
