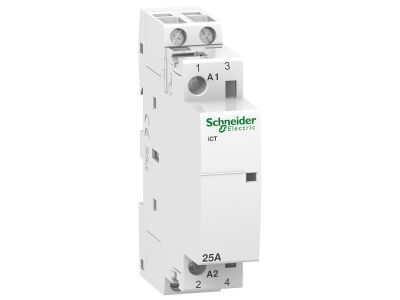

Stycznik modułowy ICT 25A 220V 50Hz 2NO, Acti 9 | A9C20532 Schneider Electric

Opis i Kluczowe Cechy

Stycznik modułowy ICT z serii Acti 9 (symbol A9C20532) przeznaczony jest do załączania i wyłączania odbiorników w obwodach prądu przemiennego. Urządzenie oferuje dwa styki normalnie otwarte (2NO) i wytrzymuje prąd ciągły 25 A przy napięciu 220 V / 50 Hz, co pozwala na bezpieczne sterowanie silnikami, grzałkami, pompami oraz wentylatorami bez ryzyka przeciążenia styków. Kompaktowa obudowa modułowa ułatwia montaż w rozdzielnicach.

• Prąd znamionowy 25 A: Zapewnia wystarczający zapas mocy do załączania odbiorników o znacznym poborze prądu, takich jak silniki elektryczne czy grzałki, bez ryzyka przegrzania styków.
• Dwa zestawy styków normalnie otwartych (2NO): Umożliwiają niezależne sterowanie dwoma obwodami lub redundancję w krytycznych aplikacjach, zwiększając elastyczność instalacji.
• Napięcie sterowania 220 V / 50 Hz: Cewka przystosowana do typowych domowych i przemysłowych sieci jednofazowych, co upraszcza podłączenie w standardowych szafach sterowniczych.
• Konstrukcja modułowa (szerokość zgodna z normą DIN): Ułatwia zabudowę w rozdzielnicach na szynie TH35, oszczędza miejsce w szafie i pozwala na szybką rozbudowę instalacji.
• Seria Acti 9: Gwarantuje wysoką jakość wykonania i kompatybilność z pozostałą aparaturą modułową tej linii, co upraszcza projektowanie i montaż.

Zgodność z Normami

Stycznik spełnia wymagania obowiązujących europejskich norm oraz standardów DIN. Posiada certyfikat CE, potwierdzający zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Stycznik modułowy ICT znajduje szerokie zastosowanie w instalacjach przemysłowych, komercyjnych i mieszkaniowych tam, gdzie wymagane jest zdalne lub automatyczne załączanie odbiorników o prądzie do 25 A.

• Sterowanie silnikami elektrycznymi (pompy, wentylatory, kompresory) w układach rozruchu bezpośredniego.
• Załączanie i wyłączanie grzałek, nagrzewnic oraz innych odbiorników rezystancyjnych w systemach HVAC.
• Impulsowe sterowanie cewkami większych styczników i przekaźników w układach automatyki.
• Praca w instalacjach alarmowych i przeciwpożarowych do załączania syren, siłowników oraz urządzeń gaśniczych.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest pozbawiony potencjału. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów dobierz zgodnie z obciążalnością prądową dla prądu 25 A. Momenty dokręcania zacisków oraz szczegółowe dane dotyczące połączeń znajdziesz w dokumentacji producenta dołączonej do wyrobu.

FAQ

• Czy stycznik ma podświetlenie lub sygnalizację LED? Produkt nie jest wyposażony we wbudowane podświetlenie – stan załączenia można kontrolować za pomocą zewnętrznych wskaźników lub poprzez obserwację pracy odbiornika.
• Jaki jest stopień ochrony obudowy? Dane producenta nie podają konkretnego stopnia IP. W typowych warunkach pracy wewnątrz rozdzielnicy (środowisko suche) przyjmuje się ochronę IP20 – stycznik nie jest przystosowany do instalacji w miejscach narażonych na wilgoć ani pył.
• Czy mogę użyć stycznika do sterowania odbiornikami 1-fazowymi i 3-fazowymi? Tak, dwa zestawy styków NO (2NO) pozwalają na przełączanie dwóch biegunów. Dla odbiorników 3-fazowych potrzebne będą trzy bieguny – w takim przypadku zalecamy zastosowanie trzech styczników lub modelu z odpowiednią liczbą styków (np. 3NO/4NO).
