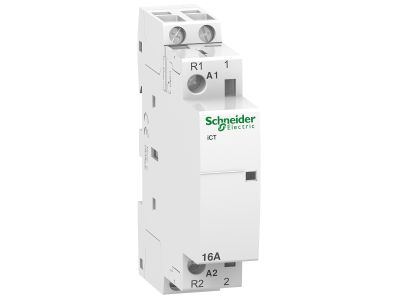

Stycznik modułowy ICT 16A 220-240V 1NO+1NC, Acti 9 | A9C22515 Schneider Electric

Opis i Kluczowe Cechy

Stycznik modułowy ICT serii Acti 9 o symbolu A9C22515 przeznaczony do zdalnego sterowania obwodami elektrycznymi. Urządzenie wyposażono w zestyk 1NO+1NC, cewkę przystosowaną do napięcia 220‑240 V AC oraz prąd znamionowy 16 A. Kompaktowa obudowa modułowa pozwala na łatwy montaż w rozdzielnicach na szynie TH35.

• Prąd znamionowy 16 A: gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania styków.
• Napięcie cewki 220‑240 V AC: umożliwia bezpośrednie sterowanie z typowej instalacji jednofazowej, bez konieczności stosowania dodatkowych zasilaczy.
• Konfiguracja styków 1NO+1NC: zapewnia elastyczność – jeden styk normalnie otwarty do załączania odbiorników, drugi normalnie zamknięty do sygnalizacji stanu awaryjnego lub zrzutu obciążenia.
• Kompaktowa konstrukcja modułowa: oszczędza miejsce w rozdzielnicy, a montaż na szynie DIN TH35 jest szybki i intuicyjny.
• Zdalne sterowanie: pozwala na centralne zarządzanie odbiornikami takimi jak oświetlenie, ogrzewanie czy wentylacja, podnosząc komfort i efektywność instalacji.

Zgodność z Normami

Stycznik został zaprojektowany zgodnie z wymaganiami obowiązujących norm europejskich dla aparatury modułowej niskiego napięcia. Posiada oznakowanie CE i jest przeznaczony do stosowania w instalacjach budynkowych.

Zastosowanie

Stycznik modułowy ICT znajduje zastosowanie wszędzie tam, gdzie potrzebne jest zdalne załączanie i wyłączanie odbiorników. Dzięki konfiguracji 1NO+1NC sprawdzi się zarówno do włączania obciążeń, jak i do realizacji funkcji zrzutu obciążenia w obwodach niepriorytetowych.

• Sterowanie oświetleniem w budynkach mieszkalnych, biurowych i użyteczności publicznej.
• Załączanie i wyłączanie obwodów ogrzewania elektrycznego, podgrzewaczy wody oraz systemów wentylacji mechanicznej.
• Zdalne sterowanie żaluzjami i roletami.
• Realizacja zrzutu obciążenia w instalacjach z priorytetyzacją odbiorów (ochrona przed przeciążeniem).

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie należy odłączyć napięcie w całym obwodzie. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną producenta i obowiązującymi normami.

FAQ

• Czy stycznik ma podświetlenie? Stycznik nie jest wyposażony we wbudowane podświetlenie. Do sygnalizacji stanu załączenia zaleca się zastosowanie oddzielnych modułów sygnalizacyjnych lub kontrolki wewnątrz rozdzielnicy.
• Jaki jest stopień ochrony stycznika? Produkt przeznaczony jest do montażu w rozdzielnicach, gdzie typowa ochrona przed pyłem i wilgocią to IP20. Dokładny stopień ochrony należy potwierdzić na podstawie karty katalogowej producenta.
• Jaka jest konfiguracja styków? Stycznik posiada dwa zestawy: jeden normalnie otwarty (NO) oraz jeden normalnie zamknięty (NC). Pozwala to na jednoczesne sterowanie obciążeniem i realizację funkcji przeciwsobnych.
