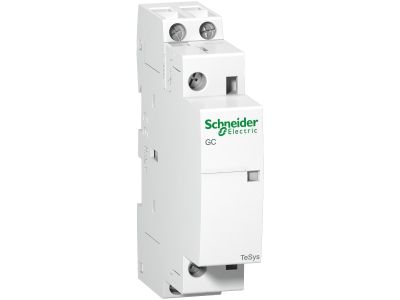

Stycznik modułowy GC 25A 2NO cewka 220V AC | GC2520M5 Schneider Electric

Opis i Kluczowe Cechy

Stycznik modułowy TeSys GC o symbolu GC2520M5 to niezawodne urządzenie przeznaczone do sterowania obwodami elektrycznymi. Wyposażony w dwa styki normalnie otwarte (2NO) oraz cewkę przystosowaną do napięcia 220 V AC, zapewnia bezpieczne załączanie i wyłączanie odbiorników o prądzie znamionowym 25 A. Dzięki kompaktowej konstrukcji idealnie sprawdza się w standardowych rozdzielnicach modułowych.

• Prąd znamionowy 25 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania styków i przedwczesnego zużycia.
• Dwa styki normalnie otwarte (2NO): Zapewniają sterowanie dwoma niezależnymi obwodami lub jednym obwodem z podwójnym stykiem dla większej niezawodności.
• Cewka 220 V AC: Przystosowana do powszechnie stosowanego napięcia sieciowego, co ułatwia integrację z instalacjami budynkowymi i sterownikami.
• Zastosowanie w obwodach oświetleniowych, ogrzewania i silników: Elastyczność pozwala na wykorzystanie w różnych aplikacjach – od sterowania taśmami LED po małe napędy.
• Kompatybilność z szyną TH35 (DIN): Montaż w standardowych rozdzielnicach modułowych bez konieczności stosowania dodatkowych adapterów.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami unijnymi. Przeznaczony do montażu w instalacjach niskiego napięcia.

Zastosowanie

Stycznik modułowy GC2520M5 został zaprojektowany do załączania i wyłączania odbiorników elektrycznych w układach sterowania ręcznego i automatycznego. Sprawdza się w następujących scenariuszach:

• Sterowanie obwodami oświetleniowymi w budynkach mieszkalnych, biurowych i przemysłowych – np. załączanie dużych źródeł światła.
• Załączanie i wyłączanie systemów ogrzewania elektrycznego, takich jak grzejniki konwekcyjne, maty grzewcze czy ogrzewanie podłogowe.
• Sterowanie pracą silników jednofazowych o niewielkiej mocy – np. wentylatory, pompy, bramy.
• Impulsowe sterowanie stycznikami większej mocy lub przekaźnikami w układach automatyki budynkowej.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez osoby posiadające uprawnienia kwalifikacyjne SEP (min. grupa 1). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Momenty dokręcania śrub zacisków oraz zalecane przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta. Przekrój przewodów powinien być odpowiedni do prądu obciążenia (25 A) oraz warunków instalacji.

FAQ

• Czy stycznik GC2520M5 ma podświetlenie? Nie, stycznik nie jest wyposażony w podświetlenie. Sygnalizacja stanu załączenia może być realizowana przez dodatkowe elementy zewnętrzne (np. lampki sygnalizacyjne).
• Jaki jest stopień ochrony (IP) tego stycznika? W dostępnych danych producenta nie podano konkretnego stopnia ochrony. Zgodnie z ogólną praktyką dla aparatury modułowej montowanej wewnątrz rozdzielnic, przyjmuje się zazwyczaj IP20 – zapewnia ochronę przed dotknięciem palcami, ale nie przed wilgocią ani pyłem.
• Jaki tryb pracy mają styki – NO czy NC? Styki są normalnie otwarte (NO). Oznacza to, że w stanie spoczynku (brak napięcia na cewce) styki są rozwarte, a zamykają się dopiero po podaniu napięcia 220 V AC na cewkę.
