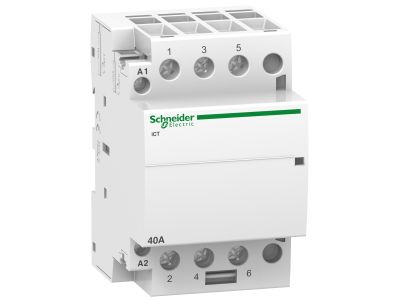

Stycznik modułowy Acti9 iCT60-40-30-230 40A 3NO 60Hz 220/240 VAC | A9C20643 Schneider Electric

Opis i Kluczowe Cechy

Stycznik modułowy Acti9 iCT60-40-30-230 (A9C20643) to urządzenie zdalnego sterowania o prądzie znamionowym 40A i trzech stykach normalnie otwartych (3NO), zaprojektowane do pracy przy napięciu 220/240 VAC i częstotliwości 60 Hz. Dzięki optycznemu wskaźnikowi stanu styków wyjściowych umożliwia szybką kontrolę położenia zestyków bez konieczności otwierania obudowy. Szerokość modułu (wartość standardowa dla aparatury modułowej w rozdzielnicy) gwarantuje łatwy montaż na szynie DIN.

• Prąd znamionowy 40 A: Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przeciążenia styków.
• Wytrzymałość elektryczna do 100 000 cykli (AC-7A, AC-1): Gwarantuje długą żywotność w aplikacjach o dużym natężeniu pracy, jak sterowanie silnikami.
• Wytrzymałość elektryczna 30 000 cykli (AC-7C, AC-7B, AC-3, AC-5A, AC-5B): Odpowiednia dla wymagających zastosowań z obciążeniami indukcyjnymi i silnikowymi.
• Optyczny wskaźnik stanu styków wyjściowych: Pozwala na szybkie sprawdzenie stanu załączenia bez konieczności demontażu osłony, zwiększając bezpieczeństwo obsługi.
• Możliwość rozbudowy o styki pomocnicze: Umożliwia rozszerzenie funkcjonalności w układach automatyki, np. do sygnalizacji lub sterowania sekwencyjnego.
• Maksymalna liczba operacji łączeniowych 100 dziennie: Gwarantuje niezawodność przy prawidłowym doborze do charakterystyki obciążenia.

Zgodność z Normami

Stycznik modułowy Acti9 iCT60-40-30-230 jest zgodny z normą IEC/EN 61095, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach niskiego napięcia. Posiada certyfikat CE, umożliwiający stosowanie w obrębie Unii Europejskiej.

Zastosowanie

Urządzenie przeznaczone jest do zdalnego przełączania obwodów odbiorczych w systemach automatyki budynkowej i przemysłowej. Dzięki parametrom elektrycznym i kategorii użytkowej sprawdza się w następujących scenariuszach:

• Zdalne sterowanie małymi silnikami (wentylatory, miksery, pompy) – tam, gdzie wymagane jest załączanie i wyłączanie z centralnego sterownika.
• Aplikacje systemów HVAC (ogrzewanie, wentylacja, klimatyzacja) – do komfortowej regulacji temperatury i przepływu powietrza.
• Sterowanie oświetleniem lub ogrzewaniem elektrycznym w obwodach o prądzie do 40 A.
• Rozbudowa układów automatyki dzięki kompatybilności z pomocniczymi urządzeniami sterującymi Acti 9 (np. przyciskami, przełącznikami, modułami czasowymi).

Wskazówki Montażowe

Montaż stycznika modułowego Acti9 może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Należy przestrzegać momentu dokręcania zacisków zgodnie z dokumentacją producenta, a przekrój przewodów dobrać do prądu znamionowego obwodu. Stopień ochrony IP20 dotyczy samego modułu; po zabudowie w obudowie osiąga IP40. Przed pierwszym uruchomieniem zaleca się sprawdzenie poprawności połączeń oraz stanu styków za pomocą wbudowanego wskaźnika optycznego.

FAQ

• Czy stycznik posiada podświetlenie? Nie, stycznik wyposażony jest w optyczny wskaźnik stanu styków wyjściowych – diodę sygnalizującą położenie zestyków (załączony/wyłączony). Nie jest to podświetlenie w rozumieniu lampki, lecz czytelna sygnalizacja wizualna.
• Jaki jest stopień ochrony stycznika? Dla samego modułu IP20 (ochrona przed dotknięciem palcami i ciałami stałymi >12,5 mm). Po montażu w obudowie zamykanej uzyskuje IP40 (ochrona przed narzędziami i drobnymi ciałami stałymi).
• W jakich kategoriach użytkowych może pracować stycznik? Producent deklaruje wytrzymałość elektryczną: do 100 000 cykli dla AC-7A i AC-1 oraz do 30 000 cykli dla AC-7C, AC-7B, AC-3, AC-5A, AC-5B. Maksymalna dopuszczalna częstotliwość łączeń to 100 operacji dziennie.
