Stycznik modułowy 40A 4Z 0R 24V AC SM340 z manipulatorem 412518 | 412518 Legrand

Opis i Kluczowe Cechy

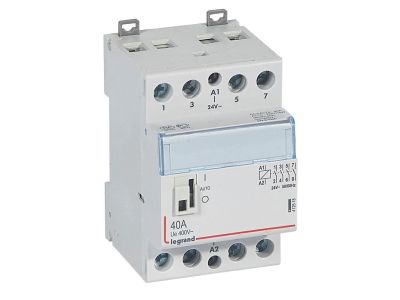

Stycznik modułowy SM340 (nr katalogowy 412518) przeznaczony do sterowania odbiornikami o prądzie znamionowym 40 A. Wyposażony w cztery styki zwierne (4NO) oraz cewkę sterowaną napięciem 24 V AC. Dzięki szerokości 3 modułów (52,5 mm) nie zajmuje dużo miejsca w rozdzielnicy. Wbudowany manipulator umożliwia ręczne ustawienie styków w pozycjach „ZAŁ", „WYŁ" i „AUTO", co ułatwia serwis i testowanie instalacji.

• Prąd znamionowy 40 A – 4 styki NO: bezpieczne przełączanie obwodów o znacznym obciążeniu bez ryzyka przegrzania styków.
• Cewka 24 V AC: niskonapięciowe sterowanie zgodne z wymogami automatyki budynkowej i przemysłowej, zwiększa bezpieczeństwo obsługi.
• Szerokość 3 moduły (52,5 mm): kompaktowa budowa pozwalająca zaoszczędzić miejsce w szafie sterowniczej i rozdzielnicy.
• Manipulator z trzema pozycjami (ZAŁ / WYŁ / AUTO): ręczne wymuszanie stanu styków podczas prac serwisowych, testowania lub w przypadku braku napięcia sterującego.
• Zgodność z normą IEC/EN 61095: gwarancja bezpiecznej i niezawodnej pracy w układach automatyki.

Zgodność z Normami

Stycznik modułowy SM340 jest zgodny z normą IEC/EN 61095 (styczniki do zastosowań domowych i podobnych). Posiada certyfikację CE potwierdzającą spełnienie wymogów Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Stycznik SM340 40A 4NO 24V AC znajduje zastosowanie w instalacjach przemysłowych i budynkowych, gdzie wymagane jest niezawodne załączanie odbiorników o dużym prądzie oraz możliwość ręcznego sterowania w trakcie serwisu.

• Sterowanie silnikami, pompami, wentylatorami i innymi odbiornikami o prądzie do 40 A.
• Załączanie oświetlenia, ogrzewania elektrycznego oraz grzałek w rozdzielnicach sterowniczych.
• Impulsowe sterowanie stycznikami, przekaźnikami lub wejściami PLC w automatyce budynkowej (systemy KNX, BMS).
• Ręczne testowanie i serwisowanie instalacji dzięki manipulatorowi – bez konieczności podawania napięcia na cewkę.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy obudowanej. Przed rozpoczęciem prac bezwzględnie odłącz zasilanie i upewnij się, że obwód jest pozbawiony napięcia. Przekrój przewodów dobierz zgodnie z prądem znamionowym (40 A) oraz warunkami instalacyjnymi. Moment dokręcania śrub zacisków – zgodnie z dokumentacją producenta (nie przekraczaj zalecanej wartości, aby nie uszkodzić styków). Pamiętaj o zachowaniu odstępów izolacyjnych i wentylacji w rozdzielnicy.

FAQ

• Jakie są pozycje manipulatora i do czego służą? Manipulator ma trzy ustawienia: „ZAŁ" – styki zwierne zwarte bez względu na stan cewki; „WYŁ" – styki rozwarte bez względu na stan cewki; „AUTO" – normalna praca zależna od sterowania cewką. Umożliwia to ręczne testowanie i serwis bez napięcia sterującego.
• Jakie napięcie sterowania jest wymagane? Stycznik wymaga napięcia cewki 24 V AC (prąd przemienny). Nie nadaje się do sterowania napięciem stałym (DC) bez modyfikacji – przed zastosowaniem sprawdź dane katalogowe.
• Czy styki są zwierne czy rozwierne? Ile jest styków? Stycznik posiada cztery styki normalnie otwarte (4NO, zwierne). W położeniu spoczynkowym (cewka bez napięcia) styki są rozwarte – załączenie napięcia na cewkę powoduje ich zwarcie.
