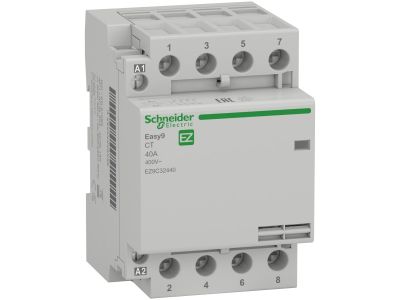

Stycznik modułowy 40A 4NO 50Hz 230V AC, Easy9 Pro EZ9CT-40-40-230 | EZ9C32440 Schneider Electric

Opis i Kluczowe Cechy

Stycznik modułowy 40A z 4 normalnie otwartymi (NO) stykami, zasilany napięciem 230V AC przy częstotliwości 50Hz to kluczowy element w instalacjach elektrycznych do zdalnego sterowania obwodami. Zaprojektowany do montażu na szynie DIN, ułatwia organizację szaf sterowniczych i rozdzielnic. Wysoka jakość wykonania gwarantuje niezawodne działanie przez lata.

• Prąd znamionowy 40A: Zapewnia pewne załączanie i wyłączanie obwodów o obciążeniu do 40A, np. silników, grzałek lub oświetlenia.
• 4 styki NO (normalnie otwarte): Pozwala na sterowanie 4 niezależnymi obwodami jednocześnie, co optymalizuje układ instalacji.
• Napięcie zasilania 230V AC, 50Hz: Kompatybilny z typowymi instalacjami domowymi i przemysłowymi w Europie.
• Montaż na szynie DIN: Szybki i trwały montaż w szafach sterowniczych, ułatwiające serwisowanie i modernizację instalacji.
• Wykonanie modułowe: Standardowy rozmiar 1 modułu (18mm) – idealny do kompaktowych układów sterowania.

Zgodność z Normami

Stycznik spełnia wymagania norm europejskich dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Stycznik modułowy 40A 4NO znajduje zastosowanie w instalacjach elektrycznych wymagających zdalnego sterowania obwodami o większym obciążeniu. Idealny do zastosowań domowych i przemysłowych.

• Sterowanie obwodami oświetleniowymi w pomieszczeniach biurowych lub magazynowych.
• Załączanie i wyłączanie silników jednofazowych np. w wentylatorach, pompach lub napędach.
• Zdalne sterowanie grzałkami, nagrzewnicami lub systemami ogrzewania podłogowego.
• Integracja z systemami automatyki budynkowej (np. sterowanie roletami, klimatyzacją).
• Zastosowania przemysłowe w liniach produkcyjnych do kontroli maszyn i urządzeń.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Stycznik należy montować na szynie DIN w pozycji pionowej, z zachowaniem odpowiednich odstępów wentylacyjnych. Należy upewnić się, że napięcie zasilania odpowiada parametrom stycznika (230V AC, 50Hz). Przed podłączeniem obwodu sterowanego należy sprawdzić poprawność połączeń i dobór zabezpieczeń (np. bezpieczników) zgodnie z obowiązującymi normami. W przypadku stosowania stycznika w układach z silnikami zaleca się użycie dodatkowych elementów ochronnych, takich jak przekaźniki termiczne.

FAQ

• Jakie jest maksymalne obciążenie stycznika? Stycznik jest przystosowany do obciążenia do 40A przy napięciu 230V AC. Dla wyższych obciążeń należy dobrać stycznik o większym prądzie znamionowym.
• Czy stycznik można używać do sterowania trójfazowymi silnikami? Stycznik 4NO jest przystosowany do pracy w układzie jednofazowym. Do sterowania silnikami trójfazowymi konieczne jest zastosowanie stycznika z 3 lub 4 stykami NO oraz odpowiedniego układu zasilania.
• Jakie jest napięcie cewki stycznika? Stycznik zasilany jest napięciem 230V AC przy częstotliwości 50Hz, co odpowiada typowej instalacji domowej i przemysłowej w Europie.
