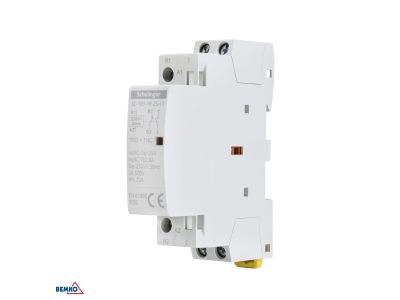

Stycznik modułowy 25A 1NO1NC Schelinger | A62-SC-101-1P-25-11 Bemko

Opis i Kluczowe Cechy

Stycznik modułowy marki Schelinger, sygnowany przez renomowanego producenta BEMKO, to wysokiej klasy aparat elektryczny zaprojektowany do precyzyjnego sterowania odbiornikami energii w instalacjach budynkowych oraz przemysłowych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 25 A, co pozwala na bezpieczne załączanie i wyłączanie obwodów o znacznej mocy. Wyposażenie w konfigurację styków 1NO (normalnie otwarty) oraz 1NC (normalnie zamknięty) oferuje szerokie możliwości w zakresie projektowania układów automatyki, umożliwiając jednoczesne sterowanie obwodem roboczym oraz sygnalizacyjnym lub blokującym.

• Wysoka trwałość mechaniczna: Konstrukcja mechanizmu zapewnia tysiące cykli łączeniowych bez utraty parametrów przewodzenia.
• Kompaktowa obudowa: Standardowa szerokość modułowa pozwala na optymalne wykorzystanie miejsca w rozdzielnicy.
• Cicha praca: Zastosowane materiały magnetyczne minimalizują poziom hałasu podczas podtrzymania cewki, co jest kluczowe w instalacjach domowych.
• Wskaźnik zadziałania: Czytelna sygnalizacja optyczna na froncie urządzenia informuje o aktualnym stanie styków.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury niskiego napięcia. Spełnienie wymagań normy IEC/EN 61095 gwarantuje, że stycznik jest w pełni bezpieczny w użytkowaniu domowym i podobnym, zapewniając odpowiednią izolację oraz odporność na przepięcia. Posiada certyfikat CE, co potwierdza dopuszczenie do obrotu na rynku Unii Europejskiej oraz wysoką jakość wykonania komponentów stykowych.

Zastosowanie

Stycznik modułowy 25A 1NO1NC znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych. Jest idealnym rozwiązaniem do sterowania systemami oświetlenia (w tym oświetleniem LED o dużym prądzie rozruchowym), układami ogrzewania elektrycznego, pompami ciepła oraz wentylacją. Dzięki konfiguracji styków mieszanych, może być wykorzystywany w układach przełącznych, gdzie wymagane jest odłączenie jednego odbiornika w momencie załączenia drugiego, co często spotyka się w systemach priorytetowego zarządzania energią.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej DIN TH35. Przed przystąpieniem do prac należy upewnić się, że napięcie zasilania zostało odłączone. Przewody o odpowiednim przekroju należy wprowadzić do zacisków windowych i dokręcić z zalecanym momentem obrotowym, aby uniknąć przegrzewania się punktów styku. Należy zwrócić uwagę na prawidłowe podłączenie cewki sterującej oraz zachowanie odstępów wentylacyjnych w przypadku montażu kilku styczników obok siebie pracujących pod dużym obciążeniem ciągłym.

FAQ

• Czy stycznik może pracować z oświetleniem LED? Tak, prąd znamionowy 25A pozwala na obsługę grup opraw LED, jednak należy uwzględnić prądy udarowe przy doborze zabezpieczeń.
• Jaka jest funkcja styku 1NC? Styk 1NC (normalnie zamknięty) przewodzi prąd, gdy cewka stycznika nie jest zasilana. Rozłącza się on w momencie podania napięcia na cewkę.
• Czy urządzenie wymaga dodatkowych akcesoriów do montażu? Nie, stycznik jest gotowy do montażu na szynie DIN i posiada zintegrowane zaciski śrubowe.
