Stycznik modułowy 20A 3Z 1R 230V AC | 6ED1057-4EA00-0AA0 Siemens

Alternatywny kod produktu: 6ED10574EA000AA0

Opis i Kluczowe Cechy

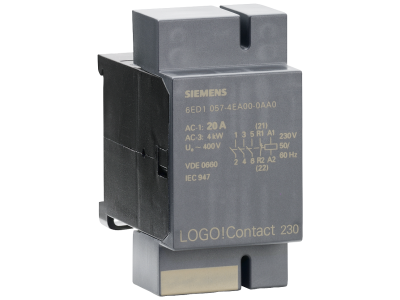

Stycznik modułowy LOGO! Contact 230 (symbol 6ED1057-4EA00-0AA0) przeznaczony jest do bezpośredniego przełączania obciążeń rezystancyjnych do 20 A oraz napędów elektrycznych do 4 kW. Zasilanie cewki 230 V AC. Wyposażony w 3 styki normalnie otwarte i 1 styk normalnie zamknięty.

• Prąd znamionowy 20 A: bezpieczne przełączanie obciążeń rezystancyjnych o znacznym poborze mocy bez ryzyka przegrzania styków.
• Moc napędów do 4 kW: odpowiedni do sterowania silnikami małej i średniej mocy w instalacjach przemysłowych i budynkowych.
• 3 styki normalnie otwarte + 1 normalnie zamknięty: elastyczna konfiguracja – styki NO do załączania odbiorników, NC do sygnalizacji lub rozłączania w obwodach sterowania.
• Napięcie cewki 230 V AC: kompatybilny z typowymi instalacjami jednofazowymi, łatwy do wpięcia w istniejące obwody.
• Konstrukcja modułowa: montaż na szynie TH35 (DIN) w rozdzielnicy – szybka instalacja i oszczędność miejsca w szafie sterowniczej.

Zgodność z Normami

Produkt spełnia wymogi dyrektyw unijnych i posiada oznaczenie CE. Zgodny z obowiązującymi normami europejskimi dla aparatury modułowej (szczegółowe numery norm nie zostały podane w dokumentacji producenta).

Zastosowanie

Stycznik modułowy LOGO! Contact 230 sprawdzi się w instalacjach automatyki budynkowej i przemysłowej, gdzie wymagane jest niezawodne przełączanie obciążeń rezystancyjnych oraz sterowanie napędami elektrycznymi.

• Sterowanie oświetleniem – załączanie i wyłączanie obwodów o dużym obciążeniu (np. halogeny, LED).
• Sterowanie silnikami wentylatorów, pomp i małych napędów (do 4 kW).
• Przełączanie obciążeń grzewczych (grzejniki, piece rezystancyjne).
• Wykorzystanie styku NC do sygnalizacji stanu awaryjnego lub blokady w układach sterowania.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN) w rozdzielnicy. Dokręcanie zacisków należy wykonać zgodnie z dokumentacją producenta (moment dokręcania nie podany w danych produktu). Przekrój przewodów dobrać do prądu znamionowego 20 A oraz warunków instalacji.

FAQ

• Czy stycznik posiada podświetlenie? W danych produktu nie wskazano podświetlenia – stycznik nie jest wyposażony w diodę sygnalizacyjną.
• Jaki jest stopień ochrony IP? Producent nie podał konkretnego stopnia ochrony. Standardowo aparatura modułowa montowana w rozdzielnicy posiada IP20, jednak należy to zweryfikować w pełnej karcie katalogowej.
• Jaki jest tryb pracy styków? Trzy styki normalnie otwarte (NO) są rozwarte w stanie spoczynku i zwierają się po załączeniu cewki. Jeden styk normalnie zamknięty (NC) jest zwarty w stanie spoczynku i rozwiera się po załączeniu cewki.
