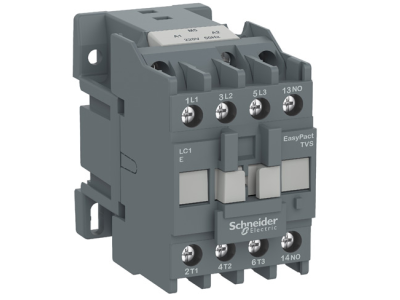

Stycznik mocy TVS Easy TeSys Control 9A 3P 4KW 230V AC 1NO AC-3 zaciski śrubowe | LC1E0910P7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TVS Easy TeSys Control o numerze katalogowym LC1E0910P7 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o optymalizacji kosztów przy zachowaniu wysokiej niezawodności w aplikacjach przemysłowych. Urządzenie posiada 3 bieguny główne i jest dedykowane do sterowania silnikami o mocy do 4 kW przy napięciu 440V AC w kategorii użytkowania AC-3. Prąd znamionowy łączeniowy wynosi 9A, co czyni go idealnym komponentem do mniejszych napędów i układów wykonawczych.

• Wysoka trwałość: Stycznik charakteryzuje się wytrzymałością mechaniczną na poziomie 10 milionów cykli oraz trwałością elektryczną wynoszącą 1,4 miliona cykli dla kategorii AC-3, co gwarantuje długą eksploatację bez konieczności częstych serwisów.
• Wydajna cewka: Wyposażony w cewkę sterującą na napięcie 230V AC o częstotliwości 50/60Hz, co pozwala na łatwą integrację ze standardowymi sieciami zasilającymi.
• Kompaktowa budowa: Szerokość obudowy wynosząca zaledwie 45 mm pozwala na oszczędność miejsca w szafie sterowniczej, umożliwiając gęstszy montaż aparatury.
• Styk pomocniczy: Wbudowany styk pomocniczy 1NO (normalnie otwarty) umożliwia realizację układów podtrzymania lub sygnalizację stanu pracy urządzenia do systemów nadrzędnych.
• Dynamika pracy: Możliwość wykonywania do 1800 cykli łączeniowych na godzinę pozwala na pracę w wymagających procesach technologicznych o dużej częstotliwości załączeń.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdzają certyfikaty IEC, CCC oraz EAC. Zgodność z tymi normami zapewnia bezpieczeństwo użytkowania oraz pełną kompatybilność z systemami automatyki na całym świecie. Dodatkowo, stycznik wpisuje się w strategię zrównoważonego rozwoju Green Premium, spełniając wymogi dyrektyw RoHS oraz rozporządzenia REACH, co minimalizuje wpływ urządzenia na środowisko naturalne.

Zastosowanie

Stycznik LC1E0910P7 znajduje szerokie zastosowanie w sektorze OEM oraz w utrzymaniu ruchu. Jest dedykowany przede wszystkim do:

• Sterowania silnikami klatkowymi w układach wentylacji, pompach oraz przenośnikach taśmowych.
• Załączania obciążeń rezystancyjnych i indukcyjnych w systemach HVAC.
• Aplikacji w maszynach pakujących i prostych układach automatyki przemysłowej.
• Pracy w trudnych warunkach środowiskowych, dzięki możliwości eksploatacji w temperaturach od -5°C do 55°C bez obniżania parametrów znamionowych do wysokości 3000 m n.p.m.

Wskazówki Montażowe

Montaż urządzenia jest intuicyjny i szybki dzięki zastosowaniu standardowej szyny DIN (35 mm). Zaciski śrubowe zapewniają pewne i trwałe połączenie przewodów zasilających oraz sterujących. Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania śrub, aby uniknąć przegrzewania się styków. Dzięki szerokości 45 mm, stycznik idealnie pasuje do standardowych rozdzielnic modułowych. Przed uruchomieniem należy zweryfikować zgodność napięcia cewki (230V AC) z napięciem w obwodzie sterowania.

FAQ

• Czy stycznik posiada wbudowane styki pomocnicze? Tak, urządzenie posiada jeden wbudowany styk pomocniczy typu 1NO (normalnie otwarty).
• Jaka jest maksymalna moc silnika, którą może sterować ten model? Stycznik jest przeznaczony do silników o mocy do 4 kW przy napięciu 440V AC w kategorii AC-3.
• Czy urządzenie można montować na dużej wysokości? Tak, konstrukcja pozwala na pracę do 3000 m n.p.m. bez konieczności obniżania wartości znamionowych prądu i napięcia.
• Jaka jest trwałość mechaniczna tego modelu? Producent deklaruje trwałość mechaniczną na poziomie 10 000 000 cykli łączeniowych.
