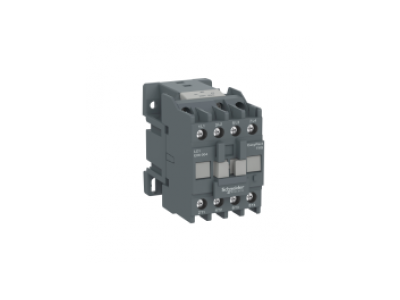

Stycznik mocy TVS Easy TeSys Control 9A 3P 4KW 230V AC 1NC AC-3 zaciski śrubowe | LC1E0901P7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys Easy Control LC1E0901P7 to trzybiegunowy stycznik przystosowany do pracy w kategorii AC-3, przeznaczony do sterowania silnikami o mocy do 4 kW przy napięciu 440 V. Wyposażony w cewkę sterującą 230 V AC 50/60 Hz oraz wbudowany styk pomocniczy 1NC. Szerokość modułu wynosi 45 mm, co umożliwia kompaktowy montaż w rozdzielnicach. Dzięki częstotliwości łączeniowej do 1800 cykli na godzinę i trwałości elektrycznej 1,4 miliona cykli (AC-3) oraz mechanicznej 10 milionów cykli zapewnia niezawodną pracę w wymagających aplikacjach przemysłowych.

• Prąd znamionowy 9 A (AC-3) / moc silnika 4 kW (przy 440 V): pozwala na bezpieczne sterowanie silnikami o średnim obciążeniu z zabezpieczeniem przed przeciążeniem styków.
• Wbudowany styk pomocniczy 1NC: umożliwia realizację prostych układów sygnalizacji lub blokad bez konieczności stosowania dodatkowych modułów.
• Cewka sterująca 230 V AC 50/60 Hz: uniwersalne napięcie sterujące dostępne w standardowych instalacjach – łatwa integracja z istniejącą infrastrukturą.
• Zaciski śrubowe: zapewniają pewne i trwałe połączenia przewodów, ułatwiając montaż i konserwację.
• Szerokość 45 mm i montaż na szynie DIN TH35: kompaktowa obudowa oszczędza miejsce w rozdzielnicy, a szybki montaż na szynie TH35 skraca czas instalacji.
• Trwałość mechaniczna 10 milionów cykli / elektryczna 1,4 miliona cykli (AC-3): gwarantuje długą żywotność w aplikacjach o wysokiej częstotliwości przełączeń (do 1800 cykli/h).

Zgodność z Normami

Stycznik LC1E0901P7 posiada certyfikaty zgodności z normami IEC, CCC oraz EAC, co potwierdza jego bezpieczeństwo i jakość w zastosowaniach przemysłowych. Produkt spełnia również wymogi dyrektywy Green Premium (RoHS/REACH), gwarantując minimalny wpływ na środowisko.

Zastosowanie

Stycznik TeSys Easy Control został zaprojektowany do sterowania silnikami oraz innymi odbiornikami w układach automatyki przemysłowej i budynkowej. Sprawdza się w aplikacjach wymagających niezawodnego łączenia obwodów przy napięciu 230 V AC i prądzie do 9 A.

• Sterowanie silnikami asynchronicznymi 3-fazowymi o mocy do 4 kW (przy 440 V) – rozruch i zatrzymywanie, kategoria AC-3.
• Łączenie obwodów sterowania (cewki styczników, przekaźników, wejścia PLC) w szafach automatyki.
• Sygnalizacja stanów pracy – styk pomocniczy 1NC może służyć do raportowania położenia styków głównych.
• Automatyka budynkowa – sterowanie układami pomp, wentylatorów, kompresorów w rozdzielnicach.

Wskazówki Montażowe

Montaż i obsługa stycznika mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania i sterowania. Stycznik montuje się na szynie DIN TH35 (35 mm) w rozdzielnicy. Przekrój przewodów do zacisków śrubowych należy dobrać zgodnie z obciążalnością prądową i zaleceniami producenta (moment dokręcania według dokumentacji). Urządzenie może pracować w temperaturze otoczenia od -5°C do +55°C oraz na wysokości do 3000 m n.p.m. bez redukcji parametrów.

FAQ

• Jaką kategorię użytkowania ma ten stycznik? Stycznik LC1E0901P7 jest przystosowany do kategorii AC-3 (sterowanie silnikami) – prąd znamionowy 9 A przy 230 V AC.
• Czy stycznik można montować na szynie DIN? Tak, obudowa o szerokości 45 mm jest przystosowana do montażu na szynie TH35, co umożliwia szybki i stabilny montaż w rozdzielnicy.
• Jaka jest trwałość stycznika? Trwałość mechaniczna wynosi 10 milionów cykli, a elektryczna dla kategorii AC-3 – 1,4 miliona cykli. Maksymalna częstotliwość łączeniowa to 1800 cykli na godzinę.
