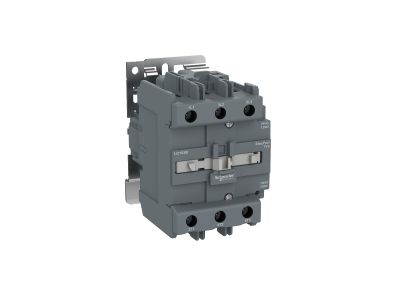

Stycznik mocy TVS Easy TeSys Control 95A 3P 45KW 230V AC 1NO 1NC AC-3 zaciski śrubowe | LC1E95P7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TVS Easy TeSys Control o numerze katalogowym LC1E95P7 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o optymalizacji kosztów przy zachowaniu wysokiej niezawodności w aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym łączeniowym wynoszącym 95A, co pozwala na efektywne sterowanie silnikami o mocy do 45 kW przy napięciu 440V w kategorii użytkowania AC-3. Wyposażenie w 3 bieguny główne oraz zintegrowane styki pomocnicze w konfiguracji 1NO (normalnie otwarty) i 1NC (normalnie zamknięty) umożliwia łatwą integrację z układami sterowania i sygnalizacji.

• Wysoka trwałość: Urządzenie oferuje trwałość mechaniczną na poziomie 3 milionów cykli oraz trwałość elektryczną wynoszącą 0,9 miliona cykli dla kategorii AC-3, co gwarantuje długą eksploatację bez konieczności częstych serwisów.
• Wydajność łączeniowa: Maksymalna częstotliwość łączeniowa do 1200 cykli na godzinę pozwala na pracę w dynamicznych procesach technologicznych.
• Cewka sterująca: Standardowe napięcie sterujące 230V AC o częstotliwości 50/60Hz ułatwia implementację w typowych szafach sterowniczych.
• Kompaktowa budowa: Szerokość wynosząca zaledwie 85 mm pozwala na oszczędność miejsca na szynie montażowej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co zapewnia bezpieczeństwo użytkowania i pełną kompatybilność z systemami elektroenergetycznymi na całym świecie. Stycznik posiada certyfikację IEC, CCC oraz EAC. Dodatkowo, urządzenie wpisuje się w strategię zrównoważonego rozwoju Schneider Electric – posiada status Green Premium, co oznacza pełną zgodność z dyrektywami RoHS oraz rozporządzeniem REACH, minimalizując wpływ na środowisko naturalne.

Zastosowanie

Stycznik LC1E95P7 znajduje szerokie zastosowanie w sektorze OEM oraz w utrzymaniu ruchu w zakładach przemysłowych. Jest idealnym wyborem do sterowania pracą silników klatkowych, układów wentylacji, pomp oraz systemów transportowych. Dzięki zdolności do pracy w temperaturach od -5°C do 55°C oraz możliwości montażu na wysokościach do 3000 m n.p.m. bez konieczności obniżania parametrów znamionowych, urządzenie sprawdza się w wymagających warunkach środowiskowych.

Wskazówki Montażowe

Montaż urządzenia jest intuicyjny i może być realizowany na standardowej szynie DIN lub bezpośrednio na płycie montażowej za pomocą śrub. Połączenia zasilania oraz obwodów sterowania realizowane są poprzez solidne zaciski śrubowe, które zapewniają trwały styk elektryczny i odporność na wibracje. Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania zacisków, aby uniknąć przegrzewania się punktów styku. Kompaktowa obudowa o szerokości 85 mm ułatwia planowanie układu aparatury wewnątrz rozdzielnicy.

FAQ

• Czy stycznik posiada wbudowane styki pomocnicze? Tak, model ten jest fabrycznie wyposażony w jeden styk pomocniczy zwierny (NO) oraz jeden styk pomocniczy rozwierny (NC).
• Jakie jest napięcie sterujące cewki? Cewka sterująca jest przystosowana do napięcia przemiennego 230V AC o częstotliwości 50/60Hz.
• Czy urządzenie można stosować w trudnych warunkach wysokościowych? Tak, stycznik zachowuje swoje parametry znamionowe przy pracy na wysokości do 3000 metrów nad poziomem morza.
• Jaka jest maksymalna moc silnika, którą może sterować ten stycznik? Przy napięciu 440V w kategorii AC-3, stycznik może sterować silnikiem o mocy do 45 kW.
