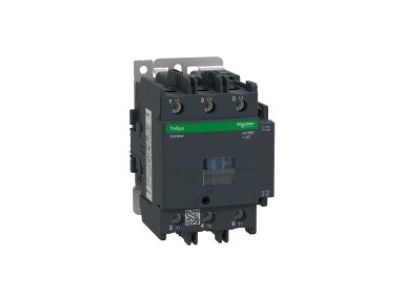

Stycznik mocy TVS Easy TeSys Control 80A 3P 37KW 230V AC 1NO 1NC AC-3 zaciski śrubowe | LC1E80P7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TVS Easy TeSys Control o numerze katalogowym LC1E80P7 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o optymalizacji kosztów przy zachowaniu wysokich standardów niezawodności. Urządzenie charakteryzuje się prądem znamionowym łączeniowym wynoszącym 80 A w kategorii AC-3, co pozwala na efektywne sterowanie silnikami o mocy do 37 kW (przy standardowym napięciu 400V) lub nawet 45 kW przy 440V. Wyposażenie w 3 bieguny główne oraz zintegrowane styki pomocnicze w konfiguracji 1NO (normalnie otwarty) i 1NC (normalnie zamknięty) umożliwia budowę kompleksowych układów sterowania i sygnalizacji bez konieczności stosowania dodatkowych modułów.

• Wydajność napędu: Cewka sterująca zasilana napięciem 230V AC (50/60Hz) zapewnia pewne przyciąganie zwory i stabilną pracę styków.
• Trwałość eksploatacyjna: Projektowana żywotność mechaniczna wynosi aż 3 miliony cykli, natomiast trwałość elektryczna w wymagającej kategorii AC-3 sięga 0,9 miliona operacji, co minimalizuje przestoje serwisowe.
• Dynamika pracy: Możliwość wykonywania do 1200 cykli łączeniowych na godzinę pozwala na pracę w aplikacjach o wysokiej częstotliwości załączeń.
• Kompaktowa budowa: Szerokość obudowy wynosząca 85 mm pozwala na optymalne zagospodarowanie przestrzeni wewnątrz rozdzielnicy elektrycznej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo użytkowania w instalacjach przemysłowych i komercyjnych. Stycznik posiada certyfikację IEC, CCC oraz EAC, co potwierdza jego wysoką jakość wykonania. Dodatkowo, urządzenie jest zgodne z ekologiczną strategią Green Premium, spełniając wymagania dyrektyw RoHS oraz rozporządzenia REACH, co czyni go wyborem przyjaznym dla środowiska i ułatwia recykling po zakończeniu okresu eksploatacji.

Zastosowanie

Stycznik LC1E80P7 znajduje szerokie zastosowanie w sektorze OEM oraz w utrzymaniu ruchu. Jest idealnym rozwiązaniem do sterowania pracą silników klatkowych w układach wentylacji, pompach, przenośnikach taśmowych oraz sprężarkach. Dzięki wysokiej odporności na trudne warunki otoczenia (praca w temperaturze od -5°C do 55°C) oraz możliwości pracy na wysokościach do 3000 m n.p.m. bez konieczności obniżania parametrów znamionowych, urządzenie to sprawdza się w wymagających aplikacjach przemysłowych, gdzie niezawodność łączenia prądów o dużym natężeniu jest kluczowa dla ciągłości procesów technologicznych.

Wskazówki Montażowe

Montaż stycznika jest intuicyjny i przystosowany do standardów nowoczesnej prefabrykacji szaf sterowniczych. Urządzenie można zamontować na standardowej szynie DIN (35 mm) lub bezpośrednio na płycie montażowej za pomocą śrub. Połączenia torów prądowych oraz obwodów sterowania realizowane są poprzez solidne zaciski śrubowe, które gwarantują trwały styk elektryczny nawet w warunkach występowania wibracji. Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania śrub zaciskowych, aby zapobiec przegrzewaniu się punktów styku. Dzięki szerokości 85 mm, stycznik łatwo integruje się z innymi aparatami modułowymi i ochronnymi serii Easy TeSys.

FAQ

• Czy stycznik posiada wbudowane styki pomocnicze? Tak, model LC1E80P7 posiada fabrycznie wbudowany jeden styk pomocniczy zwierny (NO) oraz jeden styk pomocniczy rozwierny (NC).
• Jakie jest napięcie sterowania cewki? Cewka tego modelu jest przystosowana do pracy z napięciem przemiennym 230V AC o częstotliwości 50/60Hz.
• Czy urządzenie można stosować w trudnych warunkach wysokościowych? Tak, stycznik zachowuje swoje parametry znamionowe przy pracy do wysokości 3000 m n.p.m.
• Jaka jest maksymalna moc silnika, którą może sterować ten stycznik? Przy napięciu 440V AC stycznik może obsłużyć obciążenie do 45 kW, natomiast przy standardowym 400V moc ta wynosi 37 kW w kategorii AC-3.
