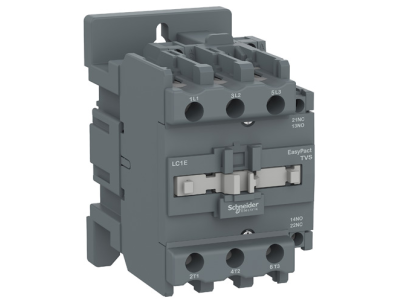

Stycznik mocy TVS Easy TeSys Control 65A 3P 30KW 230V AC 1NO 1NC AC-3 zaciski śrubowe | LC1E65P7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TVS Easy TeSys Control (symbol LC1E65P7) to trójbiegunowy łącznik przeznaczony do sterowania silnikami oraz innymi odbiornikami w układach przemysłowych. Dzięki prądowi znamionowemu 65 A w kategorii AC-3 zapewnia bezpieczną pracę silników o mocy do 30 kW przy 230 V AC lub do 37 kW przy 440 V AC – bez ryzyka przegrzania styków. Szerokość modułu wynosi 75 mm, co ułatwia zabudowę w rozdzielnicach na szynie DIN.

• Prąd znamionowy 65 A (AC-3): gwarantuje niezawodne załączanie silników o znacznym obciążeniu bez przeciążania styków głównych.
• Wbudowane styki pomocnicze 1NO+1NC: umożliwiają sygnalizację stanu załączania i integrację z układami sterowania bez konieczności dokupowania dodatkowych modułów.
• Cewka sterująca 230 V AC 50/60 Hz: kompatybilna z typowymi napięciami instalacji przemysłowych i budynkowych, pozwala na bezpośrednie sterowanie z przycisków lub przekaźników.
• Zaciski śrubowe (połączenia zasilania i sterowania): zapewniają pewny i trwały montaż przewodów o odpowiednim przekroju, ułatwiając instalację w warunkach warsztatowych.
• Trwałość mechaniczna 5 mln cykli, elektryczna 0,9 mln cykli (AC-3): wysoka niezawodność w długotrwałej eksploatacji, redukująca koszty serwisu i przestojów.

Zgodność z Normami

Stycznik spełnia wymagania norm międzynarodowych IEC, posiada certyfikaty CCC oraz EAC, a także jest zgodny z dyrektywami Green Premium (RoHS/REACH). Gwarantuje to bezpieczeństwo użytkowania oraz zgodność z wymogami rynków globalnych.

Zastosowanie

Stycznik LC1E65P7 sprawdzi się w instalacjach przemysłowych i komercyjnych, gdzie wymagane jest niezawodne załączanie silników oraz innych odbiorników o dużym prądzie rozruchowym.

• Sterowanie trójfazowymi silnikami asynchronicznymi (np. pompy, wentylatory, kompresory) w kategorii AC-3.
• Wydawanie impulsów do styczników większej mocy lub przekaźników w układach kaskadowych.
• Sygnalizacja stanu pracy za pomocą zintegrowanych styków pomocniczych w szafach sterowniczych.
• Automatyka budynkowa – włączanie i wyłączanie odbiorników o charakterze rezystancyjnym lub indukcyjnym w rozdzielnicach głównych.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania oraz sterowania. Urządzenie montuje się na szynie TH35 (DIN). Moment dokręcania zacisków śrubowych oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta – nieprzestrzeganie tych wartości może prowadzić do przegrzewania się połączeń.

FAQ

• Czy stycznik posiada podświetlenie cewki? Nie, w standardowym wyposażeniu nie ma wbudowanego podświetlenia. Sygnalizację stanu załączenia można zrealizować poprzez zewnętrzną lampkę lub wykorzystując zintegrowane styki pomocnicze.
• Jaka jest trwałość mechaniczna i elektryczna? Trwałość mechaniczna wynosi 5 mln cykli, natomiast elektryczna w kategorii AC-3 to 0,9 mln cykli. Wartości te zapewniają długoletnią pracę przy typowym obciążeniu silnikowym.
• Czy można montować ten stycznik na szynie DIN? Tak, stycznik został zaprojektowany do montażu na szynie TH35 (DIN). Szerokość 75 mm odpowiada standardowym modułom w rozdzielnicach.
