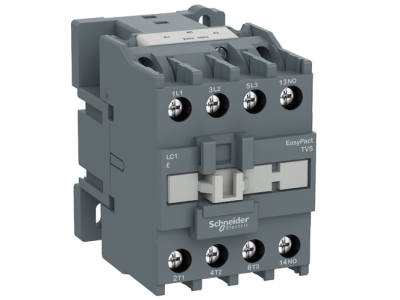

Stycznik mocy TVS Easy TeSys Control 40A 3P 18,5KW 230V AC 1NO 1NC AC-3 zaciski śrubowe | LC1E40P7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TVS Easy TeSys Control o symbolu LC1E40P7 to 3-biegunowy aparat przeznaczony do sterowania silnikami w kategorii AC-3. Prąd znamionowy 40A pozwala na załączanie silników o mocy do 18,5 kW przy napięciu 230 V AC lub do 22 kW przy 440 V AC, zapewniając niezawodność i długą żywotność. Szerokość modułu 75 mm ułatwia montaż w rozdzielnicach na szynie DIN. Wyposażony w cewkę sterującą 230 V AC 50/60 Hz oraz wbudowane styki pomocnicze 1NO+1NC.

• Prąd znamionowy 40 A (AC-3): Bezpieczna praca z silnikami o znacznym obciążeniu – do 18,5 kW przy 230 V i 22 kW przy 440 V.
• Wbudowane styki pomocnicze 1NO+1NC: Dodatkowe obwody sygnalizacji lub sterowania bez konieczności stosowania rozszerzeń.
• Cewka 230 V AC 50/60 Hz: Bezpośrednie zasilanie z typowych obwodów sterowania napięciem sieciowym.
• Trwałość elektryczna 0,9 M cykli (AC-3) i mechaniczna 5 M cykli: Długa żywotność w aplikacjach przemysłowych przy częstotliwości łączeniowej do 1200 cykli/h.
• Zaciski śrubowe: Pewne i łatwe połączenia przewodów zasilających i sterujących.

Zgodność z Normami

Stycznik posiada certyfikaty zgodności z wieloma normami międzynarodowymi: IEC, CCC oraz EAC. Spełnia również wymogi programu Green Premium, co potwierdza zgodność z dyrektywami RoHS i REACH dotyczącymi ograniczenia substancji niebezpiecznych.

Zastosowanie

Stycznik mocy LC1E40P7 znajduje zastosowanie w sterowaniu silnikami elektrycznymi w instalacjach przemysłowych i budynkowych. Dzięki parametrom i wyposażeniu może być używany w następujących scenariuszach:

• Załączanie i wyłączanie silników trójfazowych w kategorii AC-3 (np. napędy pomp, wentylatorów, sprężarek).
• Sterowanie odbiornikami rezystancyjnymi w kategorii AC-1.
• Impulsowe sterowanie stycznikami głównymi, przekaźnikami lub wejściami PLC w układach automatyki.
• Sygnalizacja stanu łączenia dzięki wbudowanym stykom pomocniczym.

Wskazówki Montażowe

Montaż stycznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przyłącza wykonuje się za pomocą zacisków śrubowych – moment dokręcania oraz przekrój przewodów należy dobrać zgodnie z dokumentacją producenta. Stycznik może pracować w temperaturze otoczenia od -5°C do +55°C oraz na wysokości do 3000 m n.p.m. bez obniżania wartości znamionowych.

FAQ

• Czy stycznik ma podświetlenie? Stycznik LC1E40P7 nie jest wyposażony w podświetlenie. Wbudowane styki pomocnicze NO+NC umożliwiają dodatkową sygnalizację zewnętrzną.
• Jaki jest stopień ochrony stycznika? Producent nie podaje stopnia IP. Standardowo styczniki modułowe przeznaczone do montażu w rozdzielnicy są chronione jej obudową (np. IP20 lub wyższym).
• Czy stycznik jest przystosowany do pracy ciągłej? Tak, stycznik może pracować w trybie ciągłym w granicach temperatury -5°C do +55°C, z częstotliwością łączeniową do 1200 cykli na godzinę.
