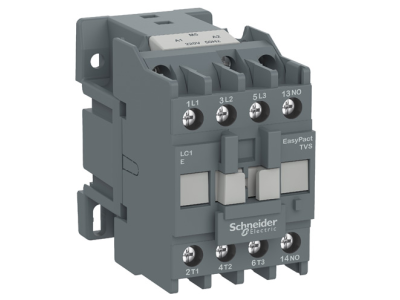

Stycznik mocy TVS Easy TeSys Control 12A 3P 5,5KW 230V AC 1NO AC-3 zaciski śrubowe | LC1E1210P7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TVS Easy TeSys Control o numerze katalogowym LC1E1210P7 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o optymalizacji kosztów przy zachowaniu wysokiej niezawodności w aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym 12A w kategorii użytkowania AC-3, co pozwala na efektywne sterowanie silnikami o mocy do 5,5 kW przy napięciu 400V. Stycznik został wyposażony w 3 bieguny główne oraz jeden wbudowany styk pomocniczy typu NO (normalnie otwarty), co ułatwia integrację z układami sygnalizacji i blokad.

• Wysoka trwałość: Urządzenie oferuje wytrzymałość mechaniczną na poziomie 4 milionów cykli oraz trwałość elektryczną wynoszącą 0,8 miliona cykli w kategorii AC-3, co gwarantuje długą eksploatację bez konieczności częstych serwisów.
• Wydajność łączeniowa: Możliwość pracy z częstotliwością do 1200 cykli na godzinę pozwala na zastosowanie w dynamicznych procesach technologicznych.
• Cewka sterująca: Zasilanie cewki napięciem 230V AC (50/60Hz) jest standardem w większości europejskich instalacji sterowniczych.
• Zaciski śrubowe: Solidne połączenia zasilania i sterowania zapewniają stabilność styku i odporność na drgania.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego bezpieczeństwo i jakość wykonania. Stycznik posiada certyfikację IEC, CCC oraz EAC, co umożliwia jego stosowanie na rynkach globalnych. Dodatkowo, urządzenie jest zgodne z ekologiczną strategią Green Premium, spełniając wymogi dyrektyw RoHS oraz rozporządzenia REACH, co minimalizuje wpływ na środowisko naturalne w całym cyklu życia produktu.

Zastosowanie

Stycznik LC1E1210P7 znajduje szerokie zastosowanie w sektorze OEM oraz w prefabrykacji szaf sterowniczych. Jest idealnym wyborem do sterowania silnikami klatkowymi w wentylatorach, pompach, przenośnikach oraz sprężarkach. Dzięki kompaktowej szerokości 120 mm (dla całego modułu w tej serii) oraz możliwości montażu na standardowej szynie DIN, pozwala na oszczędność miejsca w rozdzielnicy. Urządzenie może pracować bez obniżania parametrów znamionowych na wysokościach do 3000 m n.p.m., co czyni go uniwersalnym rozwiązaniem dla różnorodnych lokalizacji geograficznych.

Wskazówki Montażowe

Montaż stycznika powinien odbywać się na standardowej szynie montażowej DIN lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić optymalny kontakt elektryczny i uniknąć przegrzewania się przewodów. Urządzenie jest przystosowane do pracy w temperaturze otoczenia od -5°C do 55°C. Należy zapewnić odpowiednią przestrzeń wokół urządzenia dla swobodnej cyrkulacji powietrza, szczególnie przy pracy z maksymalną częstotliwością łączeń.

FAQ

• Czy stycznik posiada wbudowane styki pomocnicze? Tak, model ten posiada jeden zintegrowany styk pomocniczy zwierny (1NO).
• Jakie jest napięcie sterowania cewki? Cewka jest przystosowana do napięcia przemiennego 230V AC o częstotliwości 50/60Hz.
• Czy urządzenie można montować na szynie DIN? Tak, konstrukcja obudowy umożliwia szybki i pewny montaż na standardowej szynie DIN.
• Jaka jest maksymalna moc silnika, którą może sterować ten stycznik? Dla kategorii AC-3 przy napięciu 400V, maksymalna moc znamionowa silnika wynosi 5,5 kW.
