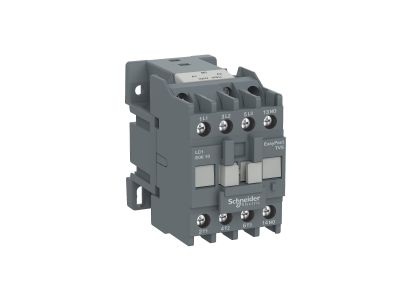

Stycznik mocy TeSys TVS AC3 9A 3P 1R cewka 24V 50Hz | LC1E0901B5 Schneider Electric

Opis i Kluczowe Cechy

Trójbiegunowy stycznik mocy TeSys TVS o symbolu LC1E0901B5 przeznaczony do sterowania silnikami w kategorii AC3 do 9A (4kW przy 440V). Wyposażony w cewkę 24V AC 50Hz oraz wbudowany styk pomocniczy 1NC. Dzięki szerokości 45mm i montażowi na szynę DIN doskonale sprawdza się w rozdzielnicach, oferując wysoką trwałość oraz niezawodność w aplikacjach przemysłowych.

• Prąd znamionowy AC3 9A / moc 4kW przy 440V: Umożliwia bezpieczne sterowanie trójfazowymi silnikami asynchronicznymi bez ryzyka przeciążenia styków.
• Wbudowany styk pomocniczy 1NC (normalnie zamknięty): Eliminuje potrzebę stosowania dodatkowego modułu styków pomocniczych, upraszczając okablowanie i oszczędzając miejsce.
• Szerokość 45 mm (3 moduły): Kompaktowa konstrukcja pozwala na gęstą zabudowę w szafach sterowniczych, optymalizując wykorzystanie przestrzeni.
• Trwałość elektryczna 1,4 mln cykli (AC3) i mechaniczna 10 mln cykli: Długa żywotność eksploatacyjna, redukująca koszty serwisu i przestojów.
• Montaż na szynę DIN TH35: Szybki i pewny montaż bez użycia narzędzi, ułatwiający instalację i modernizację rozdzielnic.

Zgodność z Normami

Stycznik LC1E0901B5 jest certyfikowany zgodnie z międzynarodowymi normami IEC, CCC oraz EAC, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach przemysłowych. Produkt spełnia kryteria programu Green Premium (zgodność z RoHS i REACH), gwarantując odpowiedzialność środowiskową.

Zastosowanie

Stycznik przeznaczony jest do załączania i wyłączania obwodów silnikowych oraz innych odbiorników indukcyjnych i rezystancyjnych. Sprawdza się w aplikacjach wymagających częstego łączenia (do 1800 cykli/h).

• Sterowanie trójfazowymi silnikami asynchronicznymi (pompy, wentylatory, sprężarki, przenośniki) – kategoria AC3.
• Załączanie i wyłączanie obwodów oświetleniowych oraz grzewczych w instalacjach przemysłowych i budynkowych.
• Budowa układów automatyki sterowania maszyn – jako element wykonawczy przekaźników PLC lub czujników.
• Aplikacje w systemach HVAC, klimatyzacji i wentylacji, gdzie wymagana jest wysoka trwałość łączeniowa.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie DIN TH35 (35 mm). Zaciski śrubowe należy dokręcać momentem zgodnym z dokumentacją techniczną producenta. Przekrój przewodów dobrać odpowiednio do prądu znamionowego obwodu (max. 9A AC3). Pamiętaj o zapewnieniu odpowiedniej wentylacji w szafie sterowniczej – temperatura otoczenia nie powinna przekraczać 55°C.

FAQ

• Jakie napięcie sterowania ma cewka tego stycznika? Cewka jest przystosowana do napięcia 24 V AC 50 Hz. Nie stosować napięcia stałego.
• Czy stycznik posiada wbudowany styk pomocniczy? Tak, wyposażony jest w jeden styk normalnie zamknięty (1NC), który może być wykorzystany np. do sygnalizacji stanu załączenia.
• W jakiej temperaturze otoczenia może pracować stycznik? Zakres temperatury pracy wynosi od -5°C do +55°C. Przy montażu na wysokości do 3000 m n.p.m. nie wymaga obniżania wartości znamionowych.
