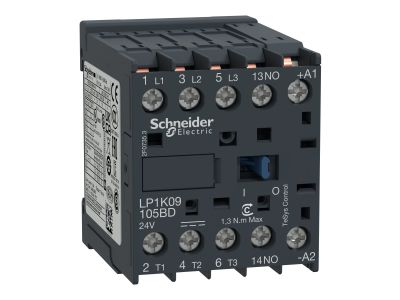

Stycznik mocy TeSys K 9A 3P 4kW 24V DC 1NO AC-3 | LP1K09105BD Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys K firmy Schneider Electricder Electric, symbol LP1K09105BD, to trójbiegunowy stycznik (3NO) zaprojektowany do niezawodnego sterowania silnikami oraz obciążeniami rezystancyjnymi. Prąd znamionowy 9 A w kategorii AC-3 (4 kW przy 400 V) umożliwia bezpieczne przełączanie silników bez ryzyka przegrzania styków, a w kategorii AC-1 dopuszcza prąd 20 A. Cewka sterowana napięciem 24 V DC, wbudowany styk pomocniczy 1NO oraz szerokość zaledwie 45 mm czynią go kompaktowym i łatwym w integracji z układami automatyki.

• Prąd 9 A AC-3 / 20 A AC-1: Gwarantuje pewne łączenie silników o mocy do 4 kW oraz obciążeń nieindukcyjnych, zapewniając długą żywotność styków.
• Cewka 24 V DC: Umożliwia bezpieczne sterowanie niskim napięciem, kompatybilne z układami PLC i przekaźnikami, bez konieczności stosowania dodatkowych zasilaczy.
• Wbudowany styk pomocniczy 1NO: Pozwala na sygnalizację stanu pracy lub realizację prostych funkcji blokad bez potrzeby montażu dodatkowych modułów.
• Szerokość 45 mm – montaż na szynie DIN lub śrubowy: Oszczędza miejsce w rozdzielnicy, umożliwiając gęste upakowanie aparatury w standardowej szafie sterowniczej.
• Podłączenie nóżkami lutowniczymi: Ułatwia szybkie i pewne okablowanie, idealne do aplikacji wymagających bezpiecznego połączenia przewodów.

Zgodność z Normami

Stycznik posiada certyfikaty zgodności z normami IEC, UL, CSA, CCC i EAC, co potwierdza jego bezpieczeństwo i dopuszczenie do stosowania w instalacjach przemysłowych na całym świecie. Ponadto produkt objęty jest programem Green Premium, zapewniającym zgodność z dyrektywami RoHS i REACH oraz pełną przejrzystość w zakresie wpływu na środowisko.

Zastosowanie

Stycznik TeSys K LP1K09105BD sprawdza się w różnorodnych aplikacjach automatyki przemysłowej i budynkowej, gdzie wymagana jest trwała i niezawodna łączność elektryczna.

• Sterowanie silnikami trójfazowymi o mocy do 4 kW (400 V) – np. napędy wentylatorów, pomp, sprężarek.
• Załączanie obciążeń rezystancyjnych, takich jak grzejniki, piece elektryczne – do 20 A AC-1.
• Współpraca z przekaźnikami PLC jako element wykonawczy w liniach produkcyjnych i maszynach.
• Automatyka budynkowa – sterowanie oświetleniem, klimatyzacją i innymi odbiornikami w systemach BMS.

Wskazówki Montażowe

Montaż i podłączenie stycznika powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 (kominowej) lub bezpośrednio na płycie montażowej za pomocą śrub. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową i obowiązującymi normami (zalecane: 1 mm² – 2,5 mm² dla obwodów sterowania). Moment dokręcania zacisków – zgodnie z dokumentacją techniczną producenta. Produkt może pracować w temperaturze otoczenia do 50°C, przy maksymalnej częstotliwości łączeń 600 cykli na godzinę.

FAQ

• Jaką funkcję pełni wbudowany styk pomocniczy 1NO? Styk ten umożliwia sygnalizację załączenia stycznika (np. do sterownika PLC) lub realizację prostych blokad – nie wymaga dokupowania dodatkowych modułów styków.
• Czy stycznik można zamontować na szynie DIN? Tak – szerokość 45 mm i konstrukcja obudowy pozwalają na łatwy montaż na szynie TH35. Dopuszcza się także mocowanie śrubowe do płyty montażowej.
• Jaka jest maksymalna temperatura otoczenia podczas pracy? Stycznik jest przystosowany do pracy w temperaturze otoczenia do 50°C, co pozwala na stosowanie go w standardowych warunkach przemysłowych bez ryzyka przegrzania cewki.
