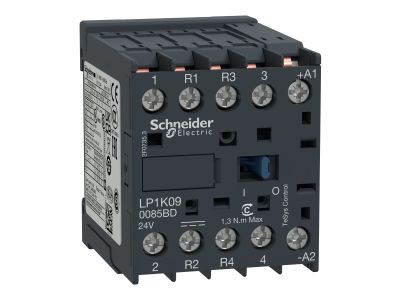

Stycznik mocy TeSys K 20A 4P 4kW 220V DC 2NO 2NC AC-1 | LP1K090085MD Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys K o symbolu LP1K090085MD to 4-biegunowe urządzenie przeznaczone do łączenia obwodów rezystancyjnych (kategoria AC-1). Prąd znamionowy 20 A pozwala na bezpieczne sterowanie odbiornikami o łącznej mocy do 4 kW. Cewka przystosowana do napięcia 220 V DC, a wbudowane styki pomocnicze 2NO+2NC umożliwiają realizację dodatkowych funkcji sygnalizacji lub blokad. Kompaktowa konstrukcja ułatwia montaż w rozdzielnicach i szafach sterowniczych.

• Prąd znamionowy 20 A (kategoria AC-1): gwarantuje niezawodne przełączanie obciążeń rezystancyjnych bez ryzyka przegrzania styków.
• 4 bieguny główne: umożliwiają sterowanie trójfazowymi obwodami z przewodem neutralnym lub pracę w układach wielotorowych.
• Cewka 220 V DC: zapewnia stabilne załączanie przy zasilaniu napięciem stałym, typowym w układach automatyki przemysłowej.
• Styki pomocnicze 2NO + 2NC: pozwalają na realizację sygnalizacji stanu załączenia, blokad krzyżowych lub podawanie sygnałów do sterownika PLC.
• Moc łączeniowa 4 kW: dedykowana do sterowania grzałkami, piecami oporowymi, oświetleniem żarowym i podobnymi odbiornikami.

Zgodność z Normami

Stycznik TeSys K został zaprojektowany zgodnie z europejskimi normami dotyczącymi aparatury łączeniowej i spełnia wymagania dyrektyw UE. Posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi przepisami bezpieczeństwa. Montaż i eksploatacja zgodna z dokumentacją producenta gwarantują pełne bezpieczeństwo użytkowania.

Zastosowanie

Dzięki parametrom AC-1 i czterem biegunom głównym stycznik LP1K090085MD znajduje zastosowanie w układach sterowania odbiornikami rezystancyjnymi oraz w prostych aplikacjach rozdzielczych.

• Sterowanie grzałkami elektrycznymi, piecami oporowymi i promiennikami podczerwieni.
• Załączanie oświetlenia żarowego lub halogenowego o dużym obciążeniu rezystancyjnym.
• Przełączanie obwodów w szafach sterowniczych i rozdzielnicach głównych (rozdział energii).
• Realizacja blokad i sygnalizacji w układach automatyki budynkowej i przemysłowej (dzięki stykom pomocniczym).

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP oraz odpowiednią wiedzę z zakresu elektrotechniki. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest pozbawiony potencjału elektrycznego. Urządzenie montuj na szynie montażowej TH35 (DIN) w pozycji pionowej. Przekrój przewodów dobierz zgodnie z obowiązującymi normami oraz prądem znamionowym 20 A. Momenty dokręcania śrub zacisków stosuj według danych podanych w dokumentacji technicznej producenta.

FAQ

• Czy stycznik posiada podświetlenie lub sygnalizację LED? Stycznik TeSys K LP1K090085MD nie jest wyposażony w podświetlenie – sygnalizację stanu załączenia można zrealizować poprzez podłączenie zewnętrznej oprawki lub przekaźnika do styków pomocniczych.
• Jaki jest stopień ochrony stycznika? Podany w danych technicznych stopień ochrony dotyczy obudowy – w przypadku standardowej aparatury modułowej przyjmuje się IP20 dla montażu w rozdzielnicy. Należy zapewnić odpowiednią obudowę dla warunków środowiskowych.
• Do jakiej kategorii użytkowej został zakwalifikowany ten stycznik? Kategoria użytkowa styków głównych to AC-1, co oznacza pracę z obciążeniami rezystancyjnymi (np. grzałki, piece, oświetlenie żarowe). Nie jest przeznaczony do pracy z silnikami indukcyjnymi (AC-3/AC-4) lub obciążeniami indukcyjnymi bez dodatkowych środków ochrony.
