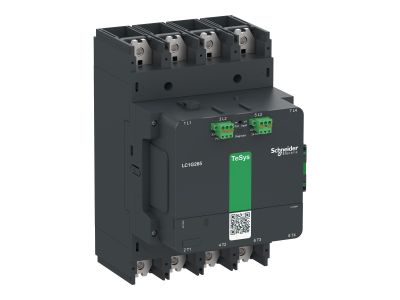

Stycznik mocy, TeSys Giga, 4 biegunowy (4NO), AC-1 <=440V 385A, wersja rozszerzona, 48…130V szerokoz | LC1G2654EHEA Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys Giga w wersji 4-biegunowej (4NO) to zaawansowane urządzenie przeznaczone do sterowania dużymi obciążeniami w instalacjach przemysłowych. Przystosowany do pracy z napięciem zasilania 48-130V AC, obsługuje prąd znamionowy do 385A przy napięciu 440V (AC-1). Wersja rozszerzona zapewnia dodatkowe funkcjonalności i wyższą niezawodność pracy w trudnych warunkach.

• 4 styki NO (normalnie otwarte): Umożliwiają pewne załączanie i rozłączanie czterech obwodów jednocześnie, co ułatwia sterowanie wielofazowymi odbiornikami.
• Prąd znamionowy 385A przy 440V AC-1: Gwarantuje stabilną pracę z dużymi obciążeniami, np. silnikami lub grzałkami przemysłowymi.
• Zakres napięcia cewki 48-130V AC: Szeroki zakres napięcia zasilania cewki ułatwia integrację z różnymi systemami sterowania.
• Wersja rozszerzona: Zwiększona trwałość mechaniczna i elektryczna, wyższa odporność na zwarcia i wibracje.
• Zaprojektowany dla AC-1: Zapewnia pewne załączanie i rozłączanie obwodów rezystancyjnych i lekkich indukcyjnych, zgodnie ze standardem AC-1.

Zgodność z Normami

Stycznik spełnia wymagania norm międzynarodowych, w tym IEC 60947-4-1, oraz posiada znak CE. Został zaprojektowany zgodnie z europejskimi dyrektywami dotyczącymi bezpieczeństwa maszyn i urządzeń elektrycznych.

Zastosowanie

Stycznik mocy TeSys Giga 4-biegunowy znajduje zastosowanie w instalacjach przemysłowych wymagających precyzyjnego sterowania dużymi obciążeniami.

• Sterowanie silnikami trójfazowymi o dużej mocy w halach produkcyjnych.
• Załączanie i rozłączanie obwodów grzewczych, np. w piecach przemysłowych.
• Sterowanie oświetleniem przemysłowym o dużym poborze prądu.
• Zastosowania w układach automatyki, gdzie wymagana jest wysoka niezawodność i trwałość styków.

Wskazówki Montażowe

Montaż stycznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Stycznik należy zamontować w pozycji pionowej na szynie DIN lub płycie montażowej, zgodnie z oznaczeniami na obudowie. Należy zapewnić odpowiednią wentylację, aby uniknąć przegrzewania. Podłączenie przewodów powinno być wykonane zgodnie z schematem dołączonym do dokumentacji, z zachowaniem odpowiednich momentów dokręcania. Po montażu należy przeprowadzić testy działania, weryfikując poprawność załączania i rozłączania obwodów.

FAQ

• Jaki jest zakres napięcia pracy stycznika? Stycznik jest przystosowany do pracy z napięciem zasilania 48-130V AC dla cewki sterującej.
• Czy stycznik nadaje się do sterowania silnikami? Tak, stycznik jest zaprojektowany do pracy z odbiornikami AC-1, w tym silnikami trójfazowymi o dużym poborze prądu.
• Jaki jest maksymalny prąd znamionowy stycznika? Maksymalny prąd znamionowy wynosi 385A przy napięciu 440V (AC-1).
