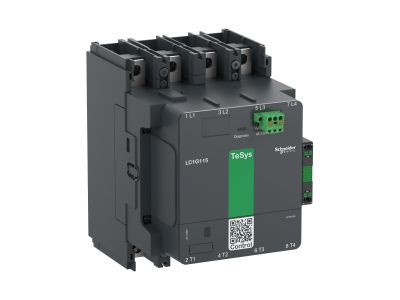

Stycznik mocy, TeSys Giga, 4 biegunowy (4NO), AC-1 <=440V 330A, wersja standardowa, 100/250V | LC1G2254KUEN Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys Giga w wersji 4-biegunowej (4NO) to zaawansowane urządzenie elektroenergetyczne zaprojektowane do wymagających aplikacji przemysłowych. Przystosowany do pracy w kategorii AC-1 z maksymalnym prądem 330 A przy napięciu 440 V AC. Wyposażony w szerokozakresową cewkę elektroniczną 100–250 V AC/DC, charakteryzuje się niskim poborem mocy i wysoką niezawodnością. Zapewnia maksymalną częstotliwość łączenia do 300 cykli/godzinę i stabilną pracę w temperaturach od -25°C do 60°C.

• Cewka elektroniczna 100–250 V AC/DC: Szeroki zakres zasilania eliminuje konieczność stosowania dodatkowych przetwornic, ułatwiając integrację z różnymi systemami sterowania.
• Diagnostyka Contact Wear Diagnosis (CWD): Stała kontrola stanu styków głównego obwodu z sygnalizacją LED – umożliwia zaplanowaną konserwację i minimalizuje ryzyko awarii.
• Wytrzymałość mechaniczna 8 milionów cykli: Gwarantuje długotrwałą, bezawaryjną pracę w warunkach intensywnej eksploatacji przemysłowej.
• Wbudowany blok styków pomocniczych 1NO+1NC: Umożliwia integrację z systemami sygnalizacji i sterowania bez dodatkowych modułów.
• Uniwersalne przyłącza: główne śrubowe, sterujące wciskane: Szybki montaż i redukcja czasu instalacji – odpowiednie dla różnych typów przewodów i kabli.

Zgodność z Normami

Stycznik spełnia wymagania norm międzynarodowych, w tym IEC 60947-4-1, IEC 60947-5-1 oraz odpowiednich dyrektyw unijnych. Posiada certyfikaty CB, CCC, cULus, CE i UKCA, potwierdzające zgodność z globalnymi standardami bezpieczeństwa i jakości.

Zastosowanie

Stycznik TeSys Giga 4-biegunowy znajduje zastosowanie w zaawansowanych instalacjach przemysłowych, gdzie wymagana jest wysoka niezawodność i precyzja sterowania obwodami mocy.

• Sterowanie silnikami trójfazowymi o wysokim poborze prądu – np. w napędach przemysłowych, pompach, wentylatorach.
• Zarządzanie obwodami grzewczymi i rezystancyjnymi w piecach przemysłowych lub systemach ogrzewania.
• Rozdzielnice niskiego napięcia w zakładach produkcyjnych i energetycznych – tam, gdzie kluczowe jest szybkie łączenie i duża częstotliwość operacyjna.
• Systemy automatyki budynkowej i przemysłowej wymagające precyzyjnego sterowania obwodami mocy.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Stycznik mocowany jest bezpośrednio na płycie montażowej w dowolnym z trzech kwadrantów płaszczyzny pionowej. Należy zachować odpowiednie odstępy montażowe, aby zapewnić swobodny przepływ powietrza i chłodzenie. Podczas podłączania przewodów zwrócić uwagę na odpowiedni dobór przekroju i momentu dokręcania zacisków (zgodnie z dokumentacją techniczną). Opcjonalne osłony zacisków IP2x chronią przed przypadkowym dotykiem podczas pracy.

FAQ

• Jaki jest maksymalny prąd łączeniowy stycznika? Maksymalny prąd w kategorii AC-1 wynosi 330 A przy napięciu 440 V AC. Dokładne parametry zależą od warunków eksploatacji i należy je dopasować do konkretnego obciążenia.
• Czy stycznik posiada funkcję diagnostyki stanu styków? Tak – wbudowana funkcja Contact Wear Diagnosis (CWD) stale monitoruje zużycie styków i sygnalizuje stan alarmowy za pomocą wskaźnika LED na panelu czołowym.
• Czy stycznik można stosować w środowiskach o podwyższonej wilgotności? Stycznik przeznaczony jest do pracy w suchych i czystych środowiskach wewnętrznych. Do zastosowań w warunkach mokrych lub zapylonych należy stosować dodatkowe obudowy ochronne zgodne z odpowiednimi normami.
