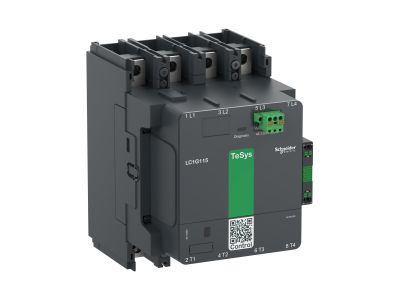

Stycznik mocy, TeSys Giga, 4 biegunowy (4NO), AC-1 <=440V 305A, wersja standardowa, 100/250V | LC1G1854KUEN Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys Giga w wersji 4-biegunowej (4NO) to wysokowydajne rozwiązanie dla wymagających aplikacji przemysłowych. Przystosowany do pracy w kategorii AC-1 przy napięciu do 440V i prądzie ciągłym 305A, zapewnia niezawodne załączanie i wyłączanie obwodów mocy. Szerokozakresowa cewka elektroniczna 100/250V AC/DC cechuje się niskim poborem mocy, a wbudowany blok styków pomocniczych 1NO+1NC (17V 1mA) umożliwia precyzyjne sterowanie i monitorowanie stanu układu.

• 4 bieguny (4NO): Idealny do zastosowań wymagających pełnego odłączenia obwodów, np. w układach grzewczych, wentylacyjnych lub zasilania maszyn.
• Cewka elektroniczna 100/250V AC/DC: Niskie zużycie energii oraz szeroki zakres napięć zasilających zwiększają elastyczność montażu i obniżają koszty eksploatacji.
• Blok styków pomocniczych 1NO+1NC: Umożliwia podłączenie obwodów sygnalizacyjnych lub blokad bezpieczeństwa przy minimalnym poborze prądu sterującego.
• Diagnostyka zużycia styków (CWD): Funkcja monitorowania stanu styków głównych z wizualizacją na wskaźniku LED – zapobiega awariom poprzez sygnalizację konieczności konserwacji.
• Wymienny moduł przełączający: Uproszczona konserwacja i obniżenie kosztów eksploatacji – moduł można wymienić bez demontażu całego stycznika.

Zgodność z Normami

Stycznik TeSys Giga spełnia wymagania międzynarodowych standardów bezpieczeństwa i certyfikacji, w tym IEC 60947-4-1 (styczniki i rozruszniki), VDE, cULus, CCC oraz UKCA. Posiada oznaczenie CE, co potwierdza zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Stycznik mocy TeSys Giga 4-biegunowy (4NO) przeznaczony jest do zastosowań w trudnych warunkach przemysłowych, gdzie wymagana jest wysoka niezawodność i trwałość.

• Sterowanie obwodami mocy w układach grzewczych, wentylacyjnych i klimatyzacyjnych.
• Załączanie i wyłączanie obwodów silników elektrycznych o dużym poborze prądu.
• Zastosowania w maszynach przemysłowych wymagających częstego załączania/wyłączania obwodów (do 300 cykli/godzinę).
• Instalacje w szerokim zakresie temperatur otoczenia (-25°C do +60°C) i na wysokościach do 3000 m n.p.m.
• Układy automatyki przemysłowej z precyzyjnym monitorowaniem stanu styków.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Stycznik może być montowany bezpośrednio na płycie w trzech kwadrantach płaszczyzny pionowej. Upewnij się, że temperatura otoczenia nie przekracza maksymalnej dopuszczalnej wartości (+60°C). Przyłącza zasilania głównego wyposażone są w zaciski śrubowe, a sterujące – w zaciski wciskane. Zaleca się stosowanie osłon zacisków (IP2x) w miejscach dostępnych dla personelu. Konserwacja modułu przełączającego odbywa się bez konieczności demontażu stycznika – wymiana modułu jest szybka i bezproblemowa.

FAQ

• Jakie napięcie sterujące może obsługiwać cewka stycznika? Cewka jest przystosowana do zasilania napięciem 100/250V AC/DC, co zwiększa elastyczność instalacji w różnych układach sterowania.
• Czy stycznik wyposażony jest w funkcję diagnostyki styków? Tak, funkcja Contact Wear Diagnosis (CWD) stale monitoruje stan styków głównych i sygnalizuje konieczność konserwacji poprzez wskaźnik LED.
• Czy moduł przełączający (styki główne) jest wymienny? Tak, moduł można wymienić bez demontażu całego stycznika, co skraca czas przestoju i obniża koszty utrzymania ruchu.
