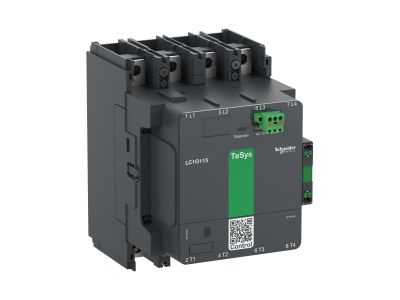

Stycznik mocy, TeSys Giga, 4 biegunowy (4NO), AC-1 <=440V 275A, wersja standardowa, 100/250V | LC1G1504KUEN Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys Giga 4-biegunowy w wersji standardowej to zaawansowane urządzenie przeznaczone do sterowania obwodami mocy w instalacjach przemysłowych i energetycznych. Zaprojektowany do pracy z napięciem znamionowym AC-1 do 440V i prądem znamionowym 275A, wyposażony w cewkę sterującą 100/250V. Wysoka niezawodność i trwałość w trudnych warunkach eksploatacyjnych zapewniają bezpieczeństwo i ciągłość pracy instalacji.

• 4 bieguny NO: Idealne rozwiązanie do sterowania obwodami 3-fazowymi z możliwością dodatkowego styku pomocniczego.
• Prąd znamionowy 275A: Wysoka obciążalność prądowa – niezawodne sterowanie silnikami i obwodami mocy w przemyśle.
• Napięcie znamionowe AC-1 do 440V: Szeroki zakres napięć roboczych – kompatybilność z różnymi systemami zasilania.
• Cewka sterująca 100/250V: Uniwersalne napięcie zasilania cewki – elastyczność w doborze sterowania.
• Wersja standardowa: Prosta konstrukcja ułatwiająca montaż i konserwację w szafach rozdzielczych i skrzynkach sterowniczych.

Zgodność z Normami

Stycznik spełnia wymagania norm europejskich dotyczących aparatury łączeniowej, w tym normy PN-EN 60947-4-1. Został zaprojektowany zgodnie z dyrektywami unijnymi i posiada oznakowanie CE.

Zastosowanie

Stycznik TeSys Giga 4-biegunowy znajduje zastosowanie w szerokim zakresie instalacji przemysłowych i energetycznych, gdzie wymagane jest niezawodne sterowanie obwodami mocy.

• Sterowanie silnikami trójfazowymi o dużych prądach znamionowych w przemyśle ciężkim i maszynowym.
• Zasilanie i zabezpieczanie obwodów mocy w rozdzielnicach przemysłowych i szafach sterowniczych.
• Automatyka przemysłowa i układy sterowania procesami technologicznymi.
• Zastosowania w energetyce – sterowanie transformatorami, bateriami kondensatorów i innymi odbiornikami o dużym poborze mocy.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac upewnij się, że wszystkie obwody są odłączone od napięcia. Stycznik montować w pozycji pionowej, z zachowaniem odpowiednich odstępów od innych urządzeń w celu zapewnienia wentylacji i minimalizacji nagrzewania. Przewody doprowadzić zgodnie ze schematem połączeń, z odpowiednim momentem dokręcania zacisków (zalecenia producenta zawarte w dokumentacji technicznej). Po montażu przeprowadzić testy działania i sprawdzić poprawność podłączenia cewki sterującej.

FAQ

• Jaki jest zakres napięcia znamionowego stycznika? Stycznik pracuje z napięciem znamionowym AC-1 do 440V, co pozwala na jego stosowanie w większości instalacji przemysłowych.
• Czy stycznik można stosować do sterowania silnikami jednofazowymi? Tak, ze względu na 4 bieguny NO możliwe jest sterowanie obwodami trójfazowymi. W przypadku silników jednofazowych konieczne jest zastosowanie odpowiednich układów sterowania.
• Jakie jest napięcie zasilania cewki? Cewka stycznika zasilana jest napięciem 100/250V AC, co zapewnia elastyczność w doborze sterowania.
