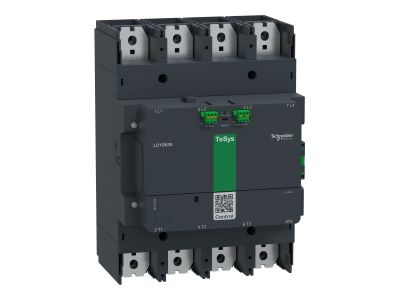

Stycznik mocy, TeSys Giga, 4 biegunowy (4NO), AC-1 <=440V 1050A, wersja rozszerzona, 48…130V szeroko | LC1G8004EHEA Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys Giga w wykonaniu 4-biegunowym (4NO) to wysokowydajne urządzenie przeznaczone do sterowania obwodami mocy w instalacjach przemysłowych. Zaprojektowany do pracy z napięciem sterującym z zakresu 48…130V AC, zapewnia niezawodne załączanie i wyłączanie obwodów o maksymalnym prądzie znamionowym 1050A przy napięciu do 440V AC-1. Wersja rozszerzona oferuje dodatkowe funkcjonalności zwiększające elastyczność zastosowań.

• 4 bieguny (4NO): Pozwala na sterowanie czterema niezależnymi obwodami mocy, idealny do aplikacji wymagających pełnej separacji obwodów.
• Prąd znamionowy 1050A: Wysoka obciążalność prądowa gwarantuje stabilną pracę przy dużych mocach, charakterystycznych dla przemysłu ciężkiego i energetyki.
• Napięcie sterujące 48…130V AC: Szeroki zakres napięcia sterującego ułatwia integrację z różnymi systemami automatyki i zasilania.
• Napięcie pracy AC-1 =440V: Kompatybilny z szerokim spektrum napięć sieciowych, w tym 230V, 400V i 440V.
• Wersja rozszerzona: Dodatkowe funkcjonalności (np. moduły pomocnicze, wskaźniki stanu) zwiększają bezpieczeństwo i funkcjonalność układu.

Zgodność z Normami

Stycznik spełnia wymagania normy EN 60947-4-1 dla styczników i rozruszników półprzewodnikowych. Posiada oznakowanie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa maszyn i urządzeń elektrycznych.

Zastosowanie

Stycznik TeSys Giga 4-biegunowy znajduje zastosowanie w instalacjach, gdzie wymagane jest niezawodne sterowanie dużymi mocami. Jego konstrukcja i parametry czynią go idealnym rozwiązaniem dla wymagających środowisk przemysłowych.

• Sterowanie silnikami trójfazowymi o dużej mocy w przemyśle ciężkim i energetyce.
• Załączanie i wyłączanie obwodów grzewczych lub oświetleniowych w halach produkcyjnych.
• Zastosowanie w układach automatyki przemysłowej jako element wykonawczy w pętlach sterowania.
• Sterowanie obwodami mocy w instalacjach niskiego napięcia, np. w rozdzielnicach przemysłowych.

Wskazówki Montażowe

Montaż stycznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Przed rozpoczęciem prac należy odłączyć napięcie w całym obwodzie. Stycznik montować na szynie DIN lub w odpowiedniej obudowie, zapewniając odpowiednią wentylację. Połączenia elektryczne wykonywać przewodami o odpowiednim przekroju, dokręcając śruby momentem zgodnym z dokumentacją techniczną. Po montażu należy przeprowadzić testy działania, sprawdzając poprawność załączania i wyłączania obwodów.

FAQ

• Jaki jest maksymalny prąd pracy stycznika? Maksymalny prąd znamionowy wynosi 1050A przy napięciu do 440V AC-1.
• Czy stycznik może być sterowany napięciem stałym? Tak, zakres napięcia sterującego 48…130V AC obejmuje również napięcia zasilania prądem stałym w odpowiednim zakresie (w zależności od dokumentacji producenta).
• Czy stycznik posiada zabezpieczenie termiczne? Stycznik nie posiada wbudowanego zabezpieczenia termicznego – wymaga zewnętrznej ochrony przeciwprzeciążeniowej zgodnie z normą.
