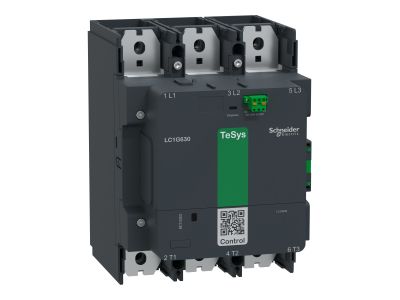

Stycznik mocy, TeSys Giga, 3 biegunowy (3NO), AC-3 <=440V 630A, wersja standardowa, 48…130V szerokoz | LC1G630EHEN Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy 3-biegunowy TeSys Giga w wykonaniu standardowym to zaawansowane urządzenie elektromagnetyczne przeznaczone do sterowania silnikami i odbiornikami o dużym prądzie rozruchowym. Zaprojektowany do pracy z napięciem znamionowym do 440V AC i prądem 630A, charakteryzuje się trwałością i odpornością na trudne warunki przemysłowe. Cewka o zakresie zasilania 48-130V AC zapewnia elastyczność w doborze napięcia sterującego.

• 3 bieguny (3NO): Umożliwiają pełne sterowanie trójfazowymi odbiornikami mocy, zapewniając pewne połączenie i rozłączenie obwodów.
• Prąd znamionowy 630A (AC-3): Przeznaczony do ciężkich obciążeń, w tym silników o wysokim prądzie rozruchowym, bez ryzyka przegrzania styków.
• Napięcie znamionowe 440V AC: Kompatybilny z sieciami średniego napięcia, szeroko stosowany w przemyśle ciężkim i energetyce.
• Zakres cewki 48-130V AC: Uniwersalność zasilania sterowania – możliwość podłączenia do różnych standardów napięciowych bez konieczności wymiany cewki.
• Wykonanie standardowe: Przeznaczone do montażu na szynie DIN lub bezpośrednio na płycie, z możliwością doboru akcesoriów montażowych.

Zgodność z Normami

Stycznik spełnia wymagania normy PN-EN 60947-4-1 dotyczącej łączników niskonapięciowych. Posiada certyfikat CE oraz deklarację zgodności z dyrektywami europejskimi dotyczącymi bezpieczeństwa maszyn i urządzeń elektrycznych.

Zastosowanie

Stycznik mocy TeSys Giga 3-biegunowy znajduje zastosowanie w systemach sterowania i zasilania, gdzie wymagana jest niezawodna praca w trudnych warunkach przemysłowych.

• Sterowanie silnikami trójfazowymi o mocy do 400kW (przy 400V) w układach napędowych.
• Zabezpieczenie i rozruch dużych odbiorników mocy w rozdzielnicach przemysłowych.
• Stosowanie w układach automatyki przemysłowej wymagających częstego załączania/wyłączania obwodów.
• Zastosowania w energetyce, hutnictwie, górnictwie i innych gałęziach przemysłu ciężkiego.

Wskazówki Montażowe

Montaż stycznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną i obowiązującymi przepisami. Stycznik należy montować na szynie DIN lub płycie montażowej, zachowując odpowiednie odstępy między sąsiednimi urządzeniami w celu zapewnienia swobodnego przepływu powietrza chłodzącego. Przed podłączeniem należy sprawdzić zgodność napięcia sterowania z zakresem cewki (48-130V AC). Połączenia elektryczne powinny być wykonane przewodami o odpowiednim przekroju, z zachowaniem wymaganego momentu dokręcenia. Po montażu przeprowadzić próbę działania i sprawdzić brak zwarć lub nieprawidłowości w obwodzie.

FAQ

• Czy stycznik nadaje się do pracy w warunkach zapylonych? Tak, stycznik w wykonaniu standardowym jest przystosowany do pracy w typowych warunkach przemysłowych. W przypadku występowania pyłów przewodzących zaleca się stosowanie dodatkowej obudowy ochronnej.
• Jakie jest żywotność stycznika? Żywotność elektryczna stycznika wynosi minimum 1 milion cykli łączeniowych (w zależności od obciążenia i warunków eksploatacji), co gwarantuje długą i bezproblemową pracę w systemach przemysłowych.
• Czy stycznik posiada wbudowane zabezpieczenie termiczne? Nie – stycznik pełni funkcję łącznika, natomiast zabezpieczenie termiczne powinno być realizowane przez dodatkowe urządzenia (np. styczniki zintegrowane z zabezpieczeniem nadprądowym) lub osobne elementy układu.
