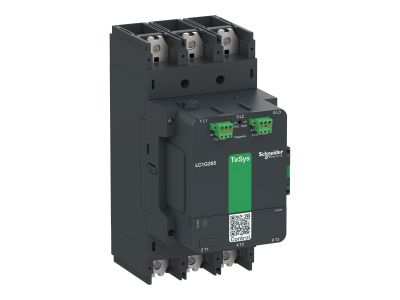

Stycznik mocy, TeSys Giga, 3 biegunowy (3NO), AC-3 <=440V 265A, wersja rozszerzona, 48…130V szerokoz | LC1G265EHEA Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys Giga w wersji 3-biegunowej (3NO) to zaawansowane urządzenie przeznaczone do sterowania silnikami trójfazowymi i odbiornikami o wysokim prądzie. Zaprojektowany do pracy z napięciem do 440V AC, z prądem znamionowym 265A, sterowany napięciem cewki 48-130V. Wersja rozszerzona gwarantuje większą trwałość zestyków i odporność na trudne warunki pracy w instalacjach przemysłowych.

• 3-biegunowa konfiguracja (3NO): Zapewnia bezpieczne sterowanie wszystkimi fazami silnika lub odbiornika trójfazowego.
• Prąd znamionowy 265A: Wysoka obciążalność prądowa – idealny do silników o dużej mocy i odbiorników przemysłowych.
• Napięcie pracy do 440V AC: Kompatybilność z szerokim zakresem napięć sieciowych w różnych regionach.
• Sterowanie 48-130V: Szeroki zakres napięcia cewki ułatwia dobór zasilania sterowniczego.
• Wersja rozszerzona: Wyższa wytrzymałość mechaniczna i elektryczna, dłuższa żywotność zestyków.

Zgodność z Normami

Stycznik spełnia wymagania norm międzynarodowych dotyczących aparatury łączeniowej, w tym IEC 60947-4-1. Posiada oznakowanie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Stycznik TeSys Giga 3-biegunowy znajduje szerokie zastosowanie w instalacjach przemysłowych, maszynach i napędach, gdzie wymagana jest niezawodna i trwała aparatura łączeniowa.

• Sterowanie silnikami trójfazowymi o mocy do 160 kW (przy 400V).
• Zastosowanie w napędach dźwigowych, pompach, wentylatorach przemysłowych i maszynach roboczych.
• W układach automatyki przemysłowej jako element wykonawczy w obwodach mocy.
• W instalacjach wymagających częstego załączania/wyłączania odbiorników o dużym poborze prądu.

Wskazówki Montażowe

Montaż stycznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia zasilającego. Urządzenie należy zamontować na szynie DIN lub płycie montażowej, zapewniając odpowiednią wentylację i ochronę przed wilgocią. Przewody zasilające należy podłączyć zgodnie ze schematem połączeń, zwracając uwagę na prawidłowe dokręcenie śrub. Cewkę sterującą należy zasilać napięciem z zakresu 48-130V. Po montażu przeprowadzić próbę działania, sprawdzając poprawność załączania i wyłączania.

FAQ

• Jaki jest maksymalny prąd roboczy stycznika? Stycznik zaprojektowany jest do pracy z prądem znamionowym 265A w kategorii użytkowania AC-3.
• Czy stycznik nadaje się do sterowania silnikami jednofazowymi? Nie – jest to stycznik 3-biegunowy (3NO) przeznaczony wyłącznie do odbiorników trójfazowych.
• Jakie napięcie sterujące należy zastosować? Cewka stycznika wymaga zasilania napięciem stałym lub przemiennym w zakresie 48-130V.
