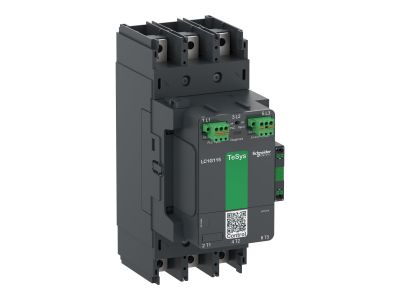

Stycznik mocy, TeSys Giga, 3 biegunowy (3NO), AC-3 <=440V 185A, wersja rozszerzona, 24…48V szerokoza | LC1G185BEEA Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys Giga w wersji 3-biegunowej (3NO) o prądzie znamionowym 185A i napięciu sterującym 24…48V DC to zaawansowane urządzenie do bezpośredniego załączania i wyłączania odbiorników mocy w układach przemysłowych. Zaprojektowany do pracy w obwodach AC-3 o napięciu do 440V, charakteryzuje się wysoką trwałością mechaniczną i elektryczną. Wersja rozszerzona zapewnia dodatkowe funkcje i elastyczność w sterowaniu.

• 3 bieguny NO (normalnie otwarte): Bezpośrednie załączanie i odłączanie obwodów mocy w układach trójfazowych.
• Prąd znamionowy 185A: Wysoka zdolność łączeniowa – odpowiedni do zasilania silników o mocy do 132 kW przy 400V.
• Napięcie sterujące 24…48V DC: Szeroki zakres napięć sterujących ułatwia integrację z różnymi systemami automatyki i sterowania.
• AC-3 do 440V: Zapewnia pewne łączenie i wyłączanie silników indukcyjnych w ciężkich warunkach przemysłowych.
• Wersja rozszerzona: Dodatkowe funkcje i moduły rozszerzające możliwości aplikacyjne stycznika.

Zgodność z Normami

Stycznik spełnia wymagania normy PN-EN 60947-4-1 oraz posiada oznakowanie CE. Zgodny z międzynarodowymi standardami bezpieczeństwa dla aparatury łączeniowej w układach mocy.

Zastosowanie

Stycznik mocy TeSys Giga 3-biegunowy znajduje zastosowanie w zaawansowanych układach sterowania i zasilania, gdzie wymagane są niezawodne i trwałe rozwiązania dla odbiorników mocy.

• Bezpośrednie załączanie i odłączanie silników indukcyjnych w układach napędowych.
• Sterowanie obwodami grzewczymi, pompami i wentylatorami w instalacjach przemysłowych.
• Zastosowanie w systemach automatyki budynkowej i przemysłowej jako element wykonawczy.
• Użycie w układach zasilania rezerwowego i awaryjnego (z odpowiednimi układami blokady).

Wskazówki Montażowe

Montaż stycznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie zasilającym i sterującym. Stycznik montować na szynie DIN lub płycie montażowej z zachowaniem odpowiednich odstępów izolacyjnych. Złącza śrubowe należy dokręcić zgodnie z zalecanym momentem (patrz dokumentacja techniczna). Podczas podłączania kabli należy upewnić się o ich odpowiednim przekroju, dostosowanym do prądu znamionowego stycznika. W przypadku pracy w środowiskach agresywnych chemicznie lub o wysokiej wilgotności należy zastosować dodatkowe osłony ochronne.

FAQ

• Czy stycznik jest przystosowany do pracy w środowisku o wysokiej wilgotności? Stycznik spełnia wymagania normy PN-EN 60947-1 dotyczące odporności na wilgoć, jednak w warunkach skrajnych zalecane jest stosowanie dodatkowych osłon lub obudów o wyższym stopniu ochrony IP.
• Jakie jest maksymalne napięcie robocze stycznika? Maksymalne napięcie robocze wynosi 440V AC w obwodzie głównym, zgodnie z klasyfikacją AC-3.
• Czy stycznik posiada zabezpieczenie zwarciowe? Sam stycznik nie pełni funkcji zabezpieczenia zwarciowego – wymaga współpracy z odpowiednimi zabezpieczeniami (np. bezpiecznikami topikowymi lub wyłącznikami nadprądowymi) dobranymi do prądu znamionowego.
