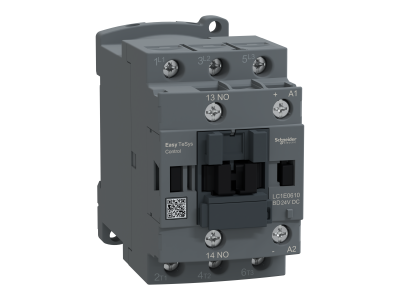

Stycznik mocy TeSys Easy 6A 3P 2,2kW 24V DC 1NO AC-3 | LC1E0610BD Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys Easy o numerze katalogowym LC1E0610BD to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o optymalizacji kosztów przy zachowaniu wysokiej niezawodności w aplikacjach przemysłowych. Urządzenie posiada trzy bieguny główne (3P) i jest dedykowane do sterowania silnikami o mocy do 2,2 kW przy napięciu znamionowym 400V w kategorii użytkowania AC-3. Prąd znamionowy wynoszący 6A pozwala na efektywną pracę w mniejszych układach napędowych. Kluczowym atutem tego modelu jest cewka sterująca zasilana napięciem bezpiecznym 24V DC, co umożliwia bezpośrednią współpracę ze sterownikami PLC oraz systemami automatyki bez konieczności stosowania dodatkowych przekaźników pośredniczących. Stycznik wyposażony jest w jeden zintegrowany styk pomocniczy zwierny (1NO), który ułatwia realizację układów podtrzymania lub sygnalizacji stanu pracy urządzenia.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa i jakości. Spełnia wymagania normy IEC 60947-4-1, co gwarantuje odpowiednią wytrzymałość elektryczną i mechaniczną w trudnych warunkach eksploatacyjnych. Posiada certyfikację CE oraz spełnia dyrektywy RoHS, co potwierdza brak substancji szkodliwych w procesie produkcji. Stopień ochrony obudowy zapewnia bezpieczne użytkowanie wewnątrz szaf sterowniczych, chroniąc przed przypadkowym dotykiem części pod napięciem.

Zastosowanie

Stycznik TeSys Easy LC1E0610BD znajduje szerokie zastosowanie w sektorze OEM oraz w prostych systemach automatyki budynkowej i przemysłowej. Jest idealnym wyborem do sterowania pracą pomp, wentylatorów, przenośników taśmowych oraz innych odbiorników rezystancyjnych i indukcyjnych. Dzięki kompaktowym wymiarom, urządzenie doskonale sprawdza się w prefabrykacji rozdzielnic, gdzie przestrzeń montażowa jest ograniczona. Kategoria AC-3 predysponuje go do łączenia silników klatkowych, które wymagają częstego rozruchu i wyłączania w trakcie pracy.

Wskazówki Montażowe

Montaż urządzenia odbywa się w sposób intuicyjny na standardowej szynie DIN 35 mm, co znacząco skraca czas instalacji. Możliwy jest również montaż natynkowy przy użyciu wkrętów. Podczas podłączania przewodów należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka. Przed uruchomieniem należy zweryfikować, czy napięcie sterujące 24V DC jest stabilne i zgodne z parametrami cewki, aby uniknąć ryzyka jej uszkodzenia lub nieprawidłowego przyciągania zwory.

FAQ

• Czy ten stycznik posiada wbudowaną diodę przeciwprzepięciową? Model ten w standardzie bazuje na klasycznej konstrukcji cewki DC; w przypadku pracy z czułą elektroniką zaleca się weryfikację konieczności zastosowania zewnętrznego modułu przeciwprzepięciowego.
• Czy mogę zamontować dodatkowe styki pomocnicze? Tak, seria TeSys Easy umożliwia rozbudowę o dedykowane bloki styków pomocniczych montowane od czoła urządzenia.
• Jaka jest trwałość mechaniczna tego modelu? Styczniki Schneider Electric z serii Easy charakteryzują się wysoką trwałością, przewidzianą na miliony cykli łączeniowych przy zachowaniu nominalnych warunków pracy.
