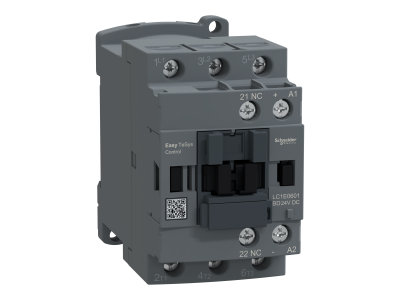

Stycznik mocy TeSys Easy 6A 3P 2,2kW 24V DC 1NC AC-3 | LC1E0601BD Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys Easy o numerze katalogowym LC1E0601BD to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o optymalizacji kosztów przy zachowaniu wysokiej niezawodności w aplikacjach przemysłowych. Urządzenie posiada trzy bieguny główne (3P) i jest dedykowane do sterowania silnikami o mocy do 2,2 kW przy napięciu 400 V AC w kategorii użytkowania AC-3. Prąd znamionowy łączeniowy wynosi 6 A, co czyni go idealnym komponentem do mniejszych napędów i układów pomocniczych.

• Napięcie sterujące: Cewka zasilana prądem stałym 24 V DC zapewnia stabilną pracę i łatwą integrację z systemami sterowania PLC.
• Styk pomocniczy: Wbudowany jeden styk pomocniczy rozwierny (1NC) umożliwia realizację blokad elektrycznych oraz sygnalizację stanu pracy urządzenia.
• Trwałość mechaniczna: Solidna konstrukcja gwarantuje długi cykl życia produktu nawet przy częstym przełączaniu obciążeń indukcyjnych.
• Kompaktowa budowa: Niewielkie wymiary pozwalają na oszczędność miejsca w szafie sterowniczej, co jest kluczowe przy projektowaniu gęsto upakowanych rozdzielnic.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa i jakości. Stycznik spełnia wymagania normy IEC 60947-4-1, która określa rygorystyczne parametry dla aparatury niskonapięciowej, w tym styczników i rozruszników silnikowych. Posiada certyfikację CE oraz spełnia dyrektywy RoHS, co potwierdza brak substancji niebezpiecznych w procesie produkcji i gwarantuje bezpieczeństwo użytkowania w nowoczesnych instalacjach elektro-technicznych.

Zastosowanie

Stycznik TeSys Easy LC1E0601BD znajduje szerokie zastosowanie w sektorze OEM oraz w utrzymaniu ruchu. Jest dedykowany przede wszystkim do:

• Sterowania silnikami klatkowymi w kategorii AC-3 (pompy, wentylatory, przenośniki o małej mocy).
• Układów automatyki budynkowej i przemysłowej wymagających separacji galwanicznej.
• Systemów HVAC, gdzie wymagane jest niezawodne załączanie obciążeń rezystancyjnych i indukcyjnych.
• Tworzenia układów nawrotnych oraz rozruszników gwiazda-trójkąt w połączeniu z odpowiednimi akcesoriami.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel. Stycznik jest przystosowany do montażu na standardowej szynie DIN 35 mm, co znacząco przyspiesza prace instalacyjne. Przy podłączaniu przewodów należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapobiec przegrzewaniu się styków. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka. Należy zachować odpowiednie odstępy izolacyjne oraz zapewnić właściwą wentylację wewnątrz obudowy, szczególnie przy montażu wielu aparatów obok siebie.

FAQ

• Czy ten stycznik posiada wbudowaną diodę przeciwprzepięciową? Model ten w standardzie wykorzystuje cewkę DC, jednak zaleca się sprawdzenie konieczności zastosowania dodatkowego modułu ogranicznika przepięć w zależności od czułości układu sterowania.
• Czy mogę zamontować styki pomocnicze nadmiarowe? Tak, seria TeSys Easy pozwala na rozbudowę o dodatkowe bloki styków pomocniczych montowanych od czoła.
• Jakie jest maksymalne napięcie łączeniowe dla torów głównych? Tory główne są zaprojektowane do pracy w sieciach niskiego napięcia do 690 V AC.
