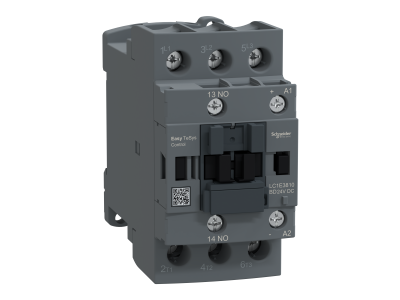

Stycznik mocy TeSys Easy 38A 3P 18,5kW 24V DC 1NO AC-3 | LC1E3810BD Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy Schneider Electric z serii TeSys Easy o numerze katalogowym LC1E3810BD to zaawansowane rozwiązanie elektrotechniczne zaprojektowane z myślą o sterowaniu silnikami elektrycznymi w wymagających środowiskach przemysłowych. Urządzenie charakteryzuje się 3-biegunową konstrukcją (3P) i jest przystosowane do pracy z prądem znamionowym do 38 A w kategorii użytkowania AC-3, co pozwala na efektywne załączanie silników o mocy do 18,5 kW przy napięciu 440 V. Kluczowym atutem tego modelu jest cewka sterująca zasilana napięciem bezpiecznym 24 V DC, co eliminuje konieczność stosowania dodatkowych transformatorów sterowniczych w systemach niskonapięciowych.

• Wysoka trwałość: Wytrzymałość elektryczna na poziomie 0,9 miliona cykli w kategorii AC-3 oraz wytrzymałość mechaniczna sięgająca 8 milionów cykli gwarantują długoletnią, bezawaryjną pracę.
• Wydajność operacyjna: Możliwość wykonywania do 1800 cykli łączeniowych na godzinę pozwala na pracę w aplikacjach o wysokiej częstotliwości załączeń.
• Zintegrowane styki: Wbudowany styk pomocniczy 1NO (normalnie otwarty) umożliwia łatwą realizację układów podtrzymania lub sygnalizacji stanu pracy urządzenia.
• Kompaktowa budowa: Szerokość obudowy wynosząca zaledwie 56 mm pozwala na optymalne zagospodarowanie miejsca w szafie sterowniczej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi międzynarodowymi standardami bezpieczeństwa i jakości. Posiada certyfikację systemu CB, CE, CCC oraz EAC, co potwierdza jego dopuszczenie do obrotu na rynkach globalnych. Dodatkowo, stycznik spełnia wymogi dyrektyw środowiskowych RoHS oraz rozporządzenia REACH, co świadczy o ograniczeniu użycia substancji niebezpiecznych w procesie produkcji i dbałości o ekologię w cyklu życia produktu.

Zastosowanie

Stycznik LC1E3810BD znajduje szerokie zastosowanie w sektorze OEM oraz w utrzymaniu ruchu. Jest idealnym wyborem do sterowania napędami w pompach, wentylatorach, przenośnikach taśmowych oraz sprężarkach. Dzięki stabilnej pracy na wysokościach do 3000 m n.p.m. bez konieczności obniżania parametrów znamionowych, może być stosowany w instalacjach zlokalizowanych w trudnych warunkach terenowych. Zakres temperatury pracy od -5°C do 55°C sprawia, że urządzenie sprawdza się w większości standardowych aplikacji przemysłowych.

Wskazówki Montażowe

Montaż urządzenia jest intuicyjny i szybki dzięki przystosowaniu do standardowej szyny DIN 35 mm. Przyłącza zasilania oraz obwody sterowania są realizowane za pomocą solidnych zacisków śrubowych, które zapewniają trwały kontakt elektryczny nawet w warunkach występowania drgań. Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania śrub, aby uniknąć przegrzewania się styków. Dzięki kompaktowej szerokości 56 mm, stycznik można łatwo integrować z innymi aparatami modułowymi w rozdzielnicach.

FAQ

• Czy ten stycznik posiada cewkę na prąd zmienny (AC)? Nie, model LC1E3810BD jest wyposażony w cewkę sterującą na prąd stały (DC) o napięciu 24 V.
• Jaka jest maksymalna moc silnika, którą może sterować ten aparat? Przy napięciu 440 V AC, stycznik może bezpiecznie sterować silnikiem o mocy znamionowej do 18,5 kW.
• Czy urządzenie wymaga specjalnych warunków chłodzenia? Stycznik jest zaprojektowany do pracy w temperaturze otoczenia do 55°C. Przy zachowaniu standardowych odstępów w rozdzielnicy nie wymaga dodatkowego wymuszonego chłodzenia.
