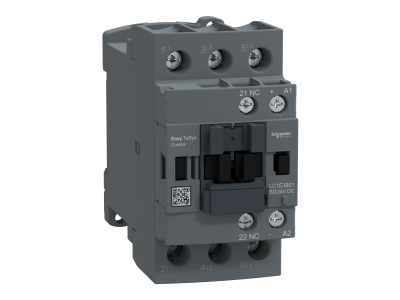

Stycznik mocy TeSys Easy 38A 3P 18,5kW 24V DC 1NC AC-3 | LC1E3801BD Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy Schneider Electric z serii TeSys Easy o numerze katalogowym LC1E3801BD to zaawansowane rozwiązanie elektrotechniczne zaprojektowane z myślą o sterowaniu silnikami elektrycznymi w wymagających środowiskach przemysłowych. Urządzenie charakteryzuje się 3-biegunową konstrukcją (3P) i jest zoptymalizowane do pracy w kategorii użytkowania AC-3, co pozwala na efektywne załączanie silników klatkowych o mocy do 18,5 kW przy napięciu znamionowym 440V. Prąd znamionowy łączeniowy wynosi 38A, co czyni go idealnym komponentem do średniej wielkości układów napędowych.

• Cewka sterująca 24V DC: Zastosowanie napięcia stałego 24V pozwala na bezpośrednią współpracę ze sterownikami PLC oraz systemami automatyki bez konieczności stosowania dodatkowych przekaźników pośredniczących.
• Wysoka trwałość: Urządzenie oferuje wytrzymałość mechaniczną na poziomie 8 milionów cykli oraz trwałość elektryczną wynoszącą 0,9 miliona cykli w kategorii AC-3, co gwarantuje długą i bezawaryjną eksploatację.
• Zintegrowane styki pomocnicze: Wbudowany styk pomocniczy 1NC (normalnie zamknięty) umożliwia realizację blokad elektrycznych lub sygnalizację stanu pracy urządzenia.
• Wydajność operacyjna: Możliwość wykonywania do 1800 cykli na godzinę pozwala na pracę w aplikacjach o wysokiej częstotliwości łączeń.
• Kompaktowa budowa: Szerokość obudowy wynosząca zaledwie 56 mm pozwala na optymalne zagospodarowanie miejsca w szafie sterowniczej.

Zgodność z Normami

Stycznik LC1E3801BD został zaprojektowany i przetestowany zgodnie z rygorystycznymi międzynarodowymi standardami bezpieczeństwa i jakości. Posiada certyfikację systemu CB, CE, CCC oraz EAC, co umożliwia jego stosowanie na rynkach całego świata. Produkt jest również w pełni zgodny z dyrektywami środowiskowymi RoHS oraz rozporządzeniem REACH, co potwierdza dbałość producenta o ograniczenie substancji niebezpiecznych w procesie produkcji. Urządzenie zachowuje swoje parametry znamionowe przy pracy na wysokościach do 3000 m n.p.m., co świadczy o wysokiej jakości izolacji i odporności dielektrycznej.

Zastosowanie

Dzięki swojej uniwersalności i solidnej konstrukcji, stycznik TeSys Easy znajduje szerokie zastosowanie w wielu gałęziach przemysłu. Jest dedykowany przede wszystkim do:

• Sterowania silnikami indukcyjnymi w układach wentylacji, pompach oraz przenośnikach taśmowych.
• Systemów automatyki budynkowej i przemysłowej, gdzie wymagane jest sterowanie sygnałem 24V DC.
• Maszyn pakujących i przetwórczych wymagających częstego załączania i wyłączania obciążeń.
• Układów rozruchowych gwiazda-trójkąt (po doposażeniu w odpowiednie akcesoria).

Wskazówki Montażowe

Montaż urządzenia jest intuicyjny i szybki dzięki przystosowaniu do standardowej szyny DIN (35 mm). Zaciski śrubowe zapewniają pewne połączenie przewodów zasilających i sterujących, minimalizując ryzyko poluzowania się styków pod wpływem drgań. Podczas instalacji należy zwrócić uwagę na dopuszczalny zakres temperatur pracy od -5°C do 55°C. Zaleca się stosowanie odpowiednich momentów dokręcania śrub zaciskowych, aby zapewnić optymalną przewodność i uniknąć przegrzewania się punktów styku. Dzięki szerokości 56 mm, stycznik łatwo integruje się z innymi aparatami modułowymi w rozdzielnicy.

FAQ

• Czy ten stycznik posiada cewkę na napięcie zmienne? Nie, model LC1E3801BD jest wyposażony w cewkę zasilaną napięciem stałym 24V DC.
• Jaka jest maksymalna moc silnika, którą może sterować ten aparat? Przy napięciu 440V w kategorii AC-3, maksymalna moc znamionowa silnika wynosi 18,5 kW.
• Czy urządzenie można montować w trudnych warunkach wysokościowych? Tak, stycznik pracuje bez obniżania parametrów znamionowych do wysokości 3000 metrów nad poziomem morza.
• Ile styków pomocniczych jest dostępnych w standardzie? Urządzenie posiada jeden wbudowany styk pomocniczy rozwierny (1NC).
